平成26年度 秋期 ITパスポート試験 公開問題 問88 解説 アローダイアグラム

アローダイアグラムにおけるクリティカルパスの特定は、開始点から終了点まで、各作業の所要日数を足し合わせて、最も時間がかかる経路（最長経路）を見つけることで解決します。

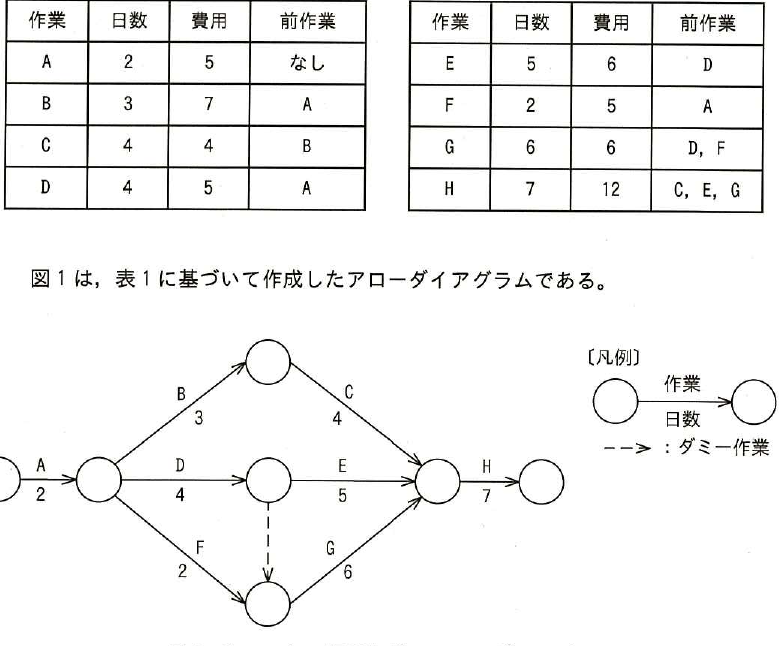

まず、図1から考えられるすべての経路と、その合計日数を算出します。

1. A → B → C → H：2 + 3 + 4 + 7 = 16日
2. A → D → E → H：2 + 4 + 5 + 7 = 18日
3. A → D → （ダミー） → G → H：2 + 4 + 0 + 6 + 7 = 19日
4. A → F → G → H：2 + 2 + 6 + 7 = 17日

計算の結果、最も日数がかかるのは経路3の19日であることが分かります。したがって、この開発プロジェクト全体の最短工期は19日となります。

クリティカルパスとは何か

クリティカルパスとは、プロジェクト全体の工期を決定づける「最も時間のかかる経路」のことです。この経路上の作業に遅延が発生すると、プロジェクト全体の完了予定日がそのまま後ろ倒しになります。逆に、クリティカルパス以外の作業には多少の余裕（フロート）があり、ある程度遅れても全体には影響しません。

この考え方の基礎となっている手法をPERT（Program Evaluation and Review Technique）と呼びます。

実務における活用

この知識は、ITエンジニアやプロジェクトマネージャがスケジュールを管理する際に不可欠です。例えば、納品日が決まっているプロジェクトにおいて、どこに人員を集中させるべきかを判断する材料になります。クリティカルパス上の作業はボトルネックであるため、ここに優秀な人員を配置したり、タスクを並列化して短縮できないか検討したりすることが、効率的なプロジェクト運営の鍵となります。

また、ダミー作業（点線の矢印）は、実務上の順序関係を正確に表現するために使われます。本問のケースでは、作業Gが「DとFの両方が終わらないと開始できない」という制約を表現するためにダミーが使われています。このように、複雑なタスク間の依存関係を可視化することで、見落としのない計画策定が可能になります。

教育的意図

この問題は、単なる計算能力だけでなく、以下の三点を正しく理解しているかを問うています。

1. 順序の依存関係を正確に読み取れるか
2. ダミー作業という、所要日数0の制約事項を計算に組み込めるか
3. 複数の経路がある中で、最短工期を律するのは最大値であると認識しているか

これらの概念を理解することは、将来、開発の現場でスケジュールが遅延しそうな際に「どのタスクにリソースを投入すれば工期を挽回できるか」を論理的に判断する思考の基礎となります。
