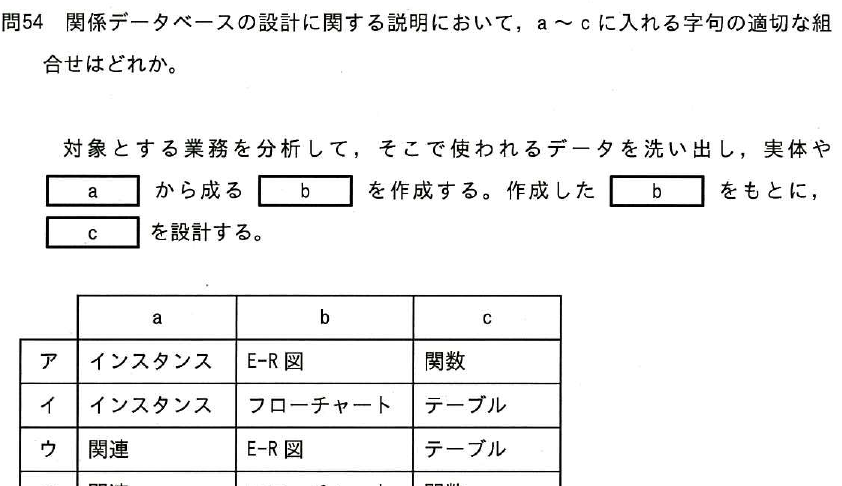

平成27年度 秋期 ITパスポート試験 公開問題 問54 解説 データベース設計

この問題は、データベース設計の標準的な手順を理解しているかを問うものです。正解はウとなります。

解き方のポイントは、データベース設計の流れを「概念設計から論理設計へ」という順序で捉えることです。業務分析で得られた情報を整理するツールはE-R図であり、そのE-R図をもとにシステムとして実装可能なテーブル（表）を設計するというステップを記憶していれば、迷わず選択できます。

データベース設計の基本プロセス

データベースを構築する際は、いきなり表（テーブル）を作るのではなく、以下のような段階を踏んで設計を行います。

1. 概念設計（E-R図の作成） 対象となる業務の世界を整理します。何と何がどう関係しているかを可視化する工程です。「実体（エンティティ）」と、それらをつなぐ「関連（リレーションシップ）」を洗い出し、E-R図にまとめます。

2. 論理設計（テーブルの設計） 概念設計で作成したE-R図の内容を、リレーショナルデータベース（RDB）で扱うための「テーブル」形式に変換します。各データにどのような項目（属性）を持たせ、どの項目を主キーにするかなどを決定します。

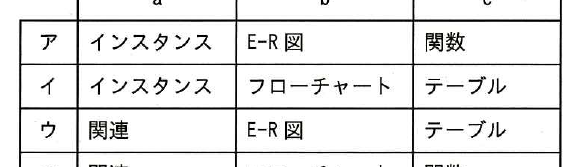

この流れにおいて、aには「関連」、bには「E-R図」、cには「テーブル」が入るのが自然な構成となります。

なぜこの知識が重要なのか

ITの現場において、データベース設計はシステムの基盤となる非常に重要な作業です。もし、業務内容を整理しないままテーブル設計を始めてしまうと、データの重複が発生したり、必要なデータが取得できなかったりする不整合が起こります。

E-R図を使って「このデータとあのデータは、こういうルールでつながっている」という共通認識を設計段階で持っておくことは、開発者や利用者がシステムを正しく理解し、運用しやすくするために不可欠です。試験だけでなく、実際のシステム開発の現場でも「まずは業務を概念モデルとして整理する」という思考プロセスは、設計の品質を左右する基礎体力のようなものです。
