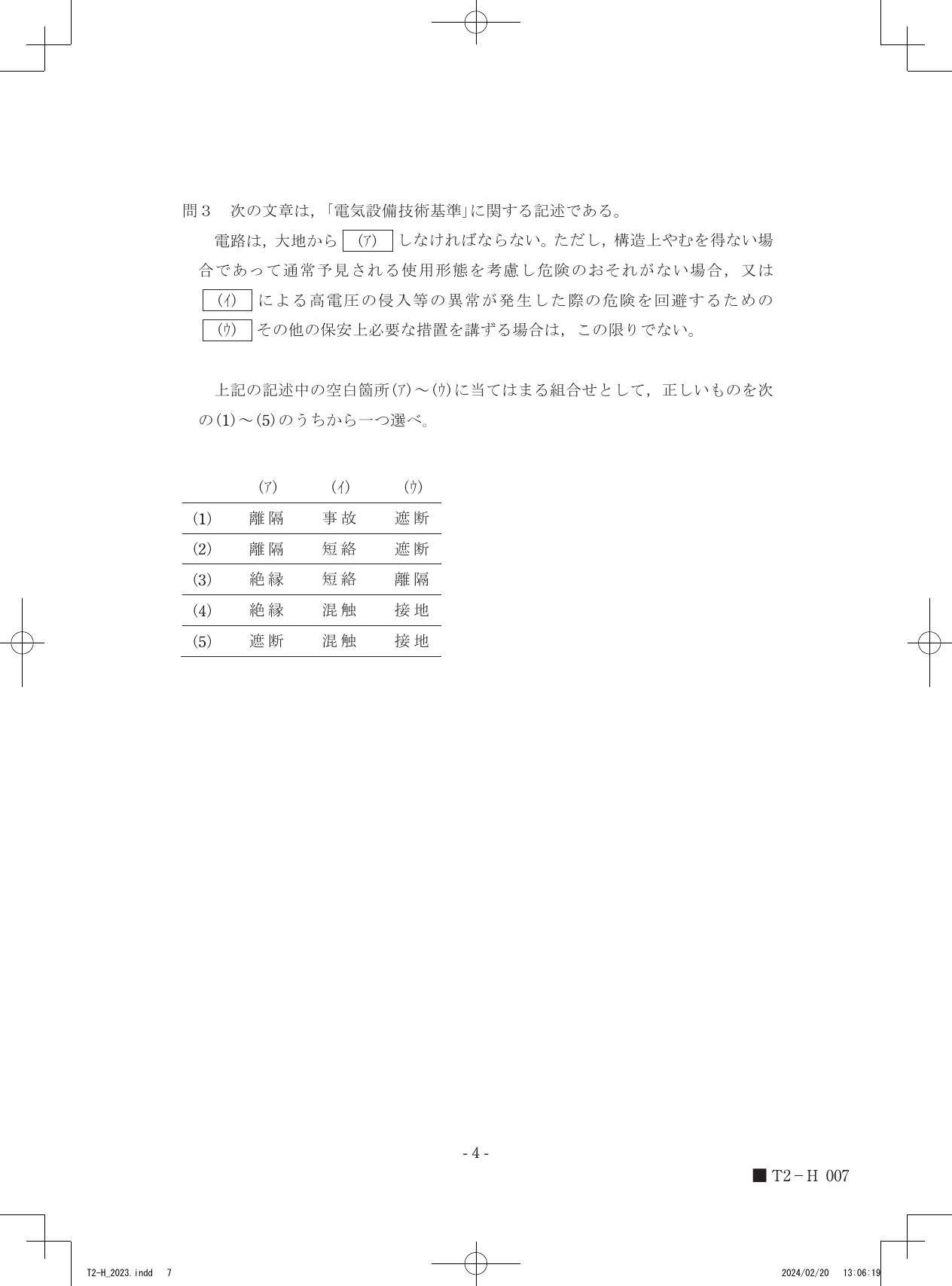

令和5年度第三種電気主任技術者下期試験　法規科目 問30 解説 問3 問3

「電路は大地から絶縁しなければならない」という原則と、混触による高電圧侵入時を想定した接地措置の規定により、正答は(4)となります。

電気設備技術基準における電路の絶縁

電気設備技術基準の第3条では、感電や火災などの事故を未然に防ぐため、電路を大地から絶縁することが大原則として定められています。電気が流れるべき導体（電路）と、大地（大地電位）との間に電気的な抵抗を設けて、漏電や不意の電流の流れ出しを遮断する仕組みです。

しかし、技術的に絶縁が困難な場所や、特定の保安目的がある場合には例外が設けられています。特に「混触」は、高圧電路と低圧電路が意図せず接触し、低圧側に危険な高電圧が入り込む重大な事象です。この混触が発生した際、速やかに大地へ電流を逃がし、電位上昇を抑えるために用いられる代表的な安全対策が「接地」です。

規定の適用手順

文中の空欄を埋めるために、以下の順序で電気設備の安全概念を当てはめます。

1. 絶縁の確保: 電路の安全運用において最も基本的な要件は、漏電や感電を防ぐために大地と電気的に切り離すことです。したがって、(ア)には「絶縁」が入ります。
2. 混触の想定: 低圧電路において、高圧電路との接触（混触）は最も警戒すべき異常状態の一つです。この異常時に高電圧が侵入することによる危険を回避することが、保安規定上の重要ポイントとなります。したがって、(イ)には「混触」が入ります。
3. 保安のための接地: 混触発生時に、機器の金属ケースなどの電位が異常に上昇して人に危険が及ぶことを防ぐには、低インピーダンスで大地に流し込む経路が必要です。この目的のために行う措置が「接地」です。したがって、(ウ)には「接地」が入ります。

空欄の語句を文脈に重ねてみると、電気設備が異常時にどのような経路を確保して人を守ろうとしているのかが見えてきます。
