令和5年度第三種電気主任技術者上期試験　機械科目 問130 解説 問13 問 13

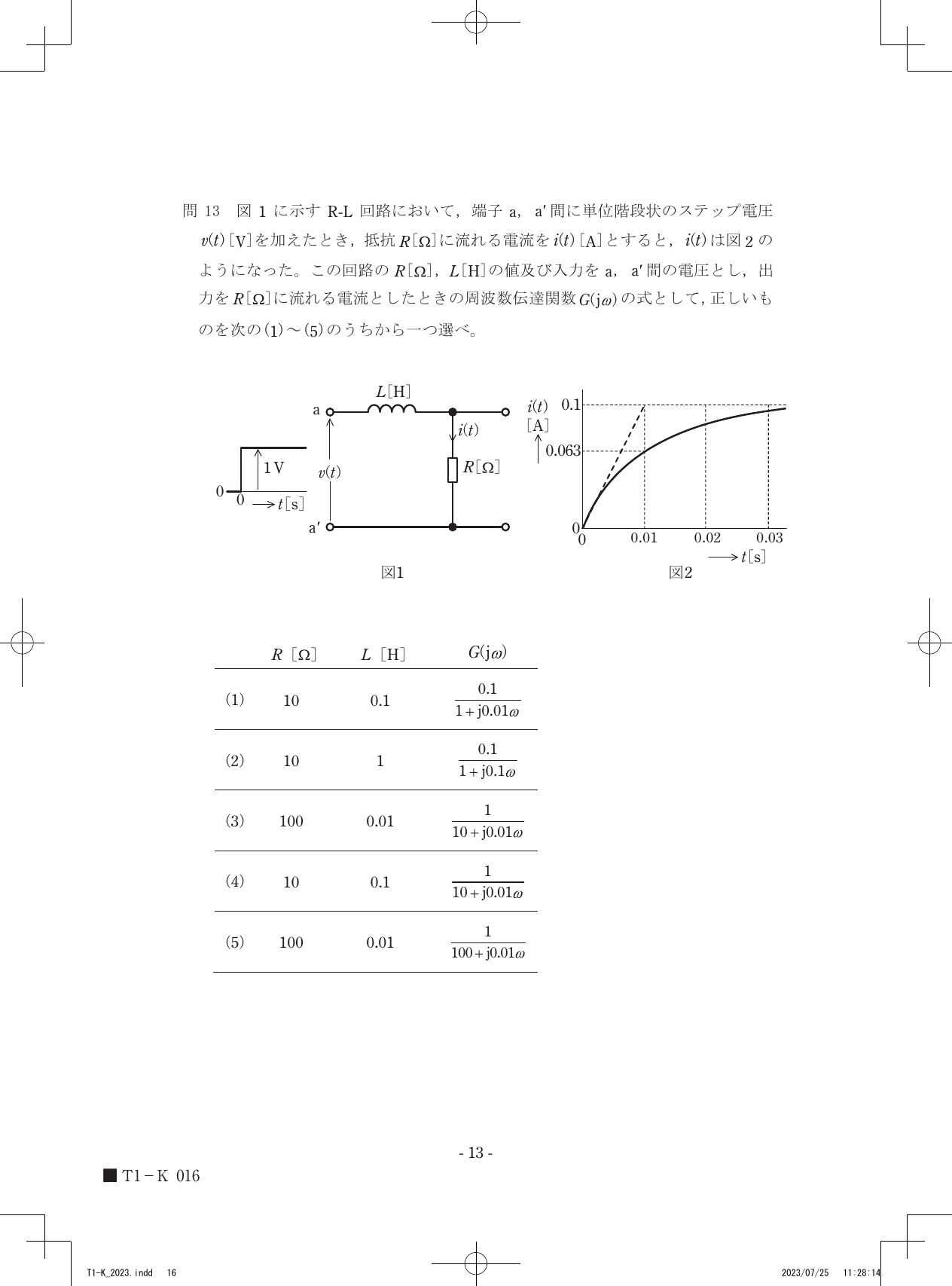

図2の電流応答が定常状態に達した電流値と、電流が最終値の約63.2%に達する時間である時定数から抵抗$R$とインダクタンス$L$の値を特定し、これらを用いて求めた周波数伝達関数$G(j\omega)$が選択肢(1)の$R=10 \ [\Omega]$, $L=0.1 \ [\text{H}]$, $G(j\omega) = 0.1 / (1 + j0.01\omega)$と一致します。

R-L直列回路の特性

R-L直列回路は、抵抗RとインダクタンスLが直列に接続された回路です。この回路に直流電圧を加えると、インダクタンスの性質により電流はすぐに定常状態にならず、時間とともにゆっくりと増加していきます。この電流の変化の様子は過渡応答と呼ばれ、最終的に安定するまでの振る舞いは時定数によって特徴づけられます。

• 定常状態の電流: 直流電圧を加えた状態で十分に時間が経過すると、インダクタは「短絡」（抵抗がゼロの導線）とみなせるため、回路全体の抵抗はRのみとなり、電流はオームの法則に従って$I = V/R$で決まります。
• 時定数 $\tau$: R-L直列回路の時定数$\tau$は、$L/R$で定義されます。これは、電流が最終値の約63.2%（$(1-e^{-1})$倍）に達するまでの時間を示します。時定数が小さいほど、電流は速く最終値に達します。

周波数伝達関数

周波数伝達関数$G(j\omega)$は、線形システムの入出力関係を周波数領域で表すものです。この問題では、入力が端子a, a'間の電圧$V(j\omega)$、出力が抵抗Rに流れる電流$I(j\omega)$であるため、$G(j\omega) = I(j\omega) / V(j\omega)$として定義されます。 交流回路において、抵抗RのインピーダンスはR、インダクタンスLのインピーダンスは$j\omega L$で表されるため、R-L直列回路全体のインピーダンス$Z(j\omega)$は$R + j\omega L$となります。これにより、オームの法則を用いて電流と電圧の関係を導き出すことができます。

R, L, G(jω)の特定

設問の条件と図1、図2に基づいて、抵抗$R$、インダクタンス$L$、および周波数伝達関数$G(j\omega)$を特定する手順は以下の通りです。

1. 抵抗$R$の特定 図2の電流応答曲線を見ると、時間が十分に経過した定常状態において、抵抗$R$に流れる電流$i(t)$は$0.1 \ \text{A}$となっています。入力電圧$v(t)$は図1より単位階段状のステップ電圧で$1 \ \text{V}$です。 R-L直列回路の直流定常状態では、インダクタは短絡とみなせるため、回路の全インピーダンスは抵抗$R$のみとなります。したがって、オームの法則により$i(\infty) = v / R$が成り立ちます。 $0.1 \ \text{A} = 1 \ \text{V} / R$ この式を解くと、$R = 1 \ \text{V} / 0.1 \ \text{A} = 10 \ [\Omega]$となります。

2. 時定数$\tau$の特定 時定数$\tau$は、電流が最終値$i(\infty)$の約63.2%に達する時間です。 最終値は$0.1 \ \text{A}$なので、その63.2%は $0.1 \ \text{A} \times 0.632 = 0.0632 \ \text{A}$ 図2の電流応答曲線を見ると、電流が約$0.063 \ \text{A}$になるのは、$t=0.01 \ \text{s}$の時点であることが読み取れます。 したがって、時定数$\tau = 0.01 \ \text{s}$です。

3. インダクタンス$L$の特定 R-L直列回路の時定数$\tau$は$L/R$で与えられます。 ステップ1で求めた$R=10 \ [\Omega]$と、ステップ2で求めた$\tau=0.01 \ \text{s}$をこの式に代入します。 $0.01 \ \text{s} = L / 10 \ [\Omega]$ この式を解くと、$L = 0.01 \ \text{s} \times 10 \ [\Omega] = 0.1 \ [\text{H}]$となります。

4. 周波数伝達関数$G(j\omega)$の導出と整理 R-L直列回路における入力電圧$V(j\omega)$に対するインピーダンスは、$Z(j\omega) = R + j\omega L$です。 抵抗Rに流れる電流$I(j\omega)$は、オームの法則により$I(j\omega) = V(j\omega) / Z(j\omega) = V(j\omega) / (R + j\omega L)$となります。 周波数伝達関数$G(j\omega)$は、出力（電流$I(j\omega)$）と入力（電圧$V(j\omega)$）の比なので、 $G(j\omega) = I(j\omega) / V(j\omega) = 1 / (R + j\omega L)$ ステップ1と3で求めた$R=10 \ [\Omega]$と$L=0.1 \ [\text{H}]$を代入します。 $G(j\omega) = 1 / (10 + j\omega \times 0.1) = 1 / (10 + j0.1\omega)$ この式を選択肢の形式に合わせるため、分母分子を$10$で割ります。 $G(j\omega) = (1/10) / (10/10 + j0.1\omega/10) = 0.1 / (1 + j0.01\omega)$ この結果は、R=$10 \ [\Omega]$、L=$0.1 \ [\text{H}]$、G(jω) = $0.1 / (1 + j0.01\omega)$である選択肢(1)と完全に一致します。

図2のステップ応答曲線における電流の最終値と、立ち上がりの速さを示す時定数に着目すると、R-L直列回路の特性が明確に見えてきます。
