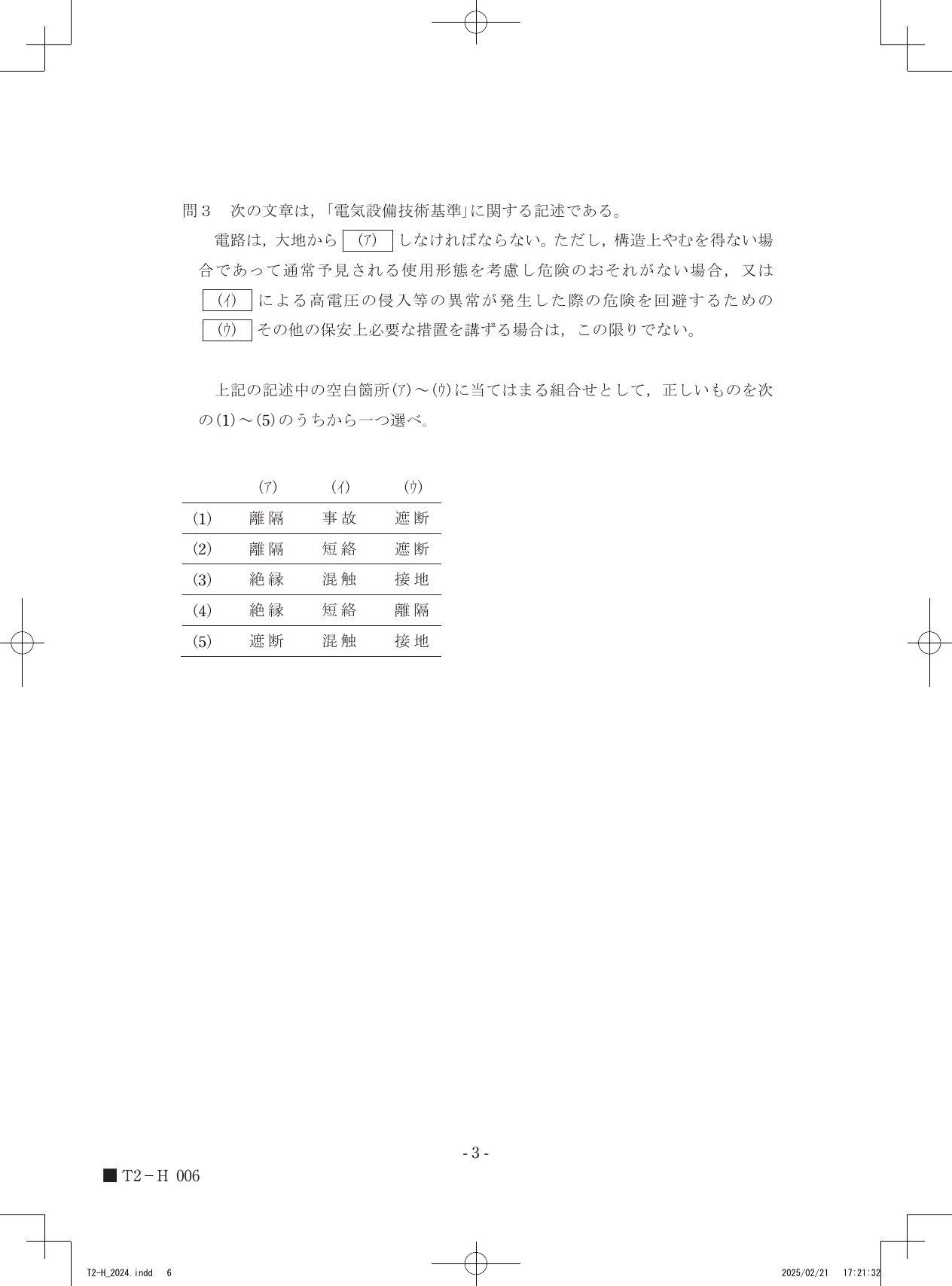

令和6年度第三種電気主任技術者下期試験　法規科目 問30 解説 問3 問3

電気設備技術基準第10条の規定により、電路は大地から絶縁しなければなりませんが、混触による高電圧侵入時の危険回避として接地などの措置を講ずる場合は、その適用外となります。

電路の絶縁と保安措置

電気設備技術基準において、電路を大地から絶縁することは、漏電や感電、火災などの危険を防ぐための最も基本的な原則です。電路が大地と電気的に繋がってしまうと、電流が意図しない経路へ流れ、人体への危険や機器の損傷を招きます。

しかし、電気設備では完全に大地から絶縁することが困難な状況や、逆に接地を施すことで安全を確保すべき状況が存在します。特に「混触」とは、高圧電路と低圧電路が接触し、低圧側に高電圧が侵入してしまう異常現象を指します。このような緊急時には、電位上昇を抑えるために意図的に大地と繋ぐ「接地」を設けることで、異常電圧による二次被害を最小限に抑える設計が保安上求められます。

条文に基づく判断プロセス

電気設備技術基準の条文を適用し、空白箇所を特定します。

1. 電路の基本原則は、大地からの「絶縁」です。これにより漏電を防止するため、（ア）には「絶縁」が入ります。
2. 続いて、例外条件の一つである高電圧侵入のメカニズムを特定します。高圧側と低圧側の接触を意味する用語は「混触」であり、これが（イ）に当てはまります。
3. 最後に、混触発生時に電位上昇による危険を回避するための手段を考えます。電流を大地へ逃がすことで安全を確保する保安措置は「接地」であり、これが（ウ）に適合します。

この流れに当てはめると、絶縁、混触、接地の順で並ぶ選択肢が正しいことが分かります。

条文の「電路の絶縁」と「接地による保安措置」の二つの概念を重ねてみると、電気設備の安全を確保するための物理的な経路が見えてきます。
