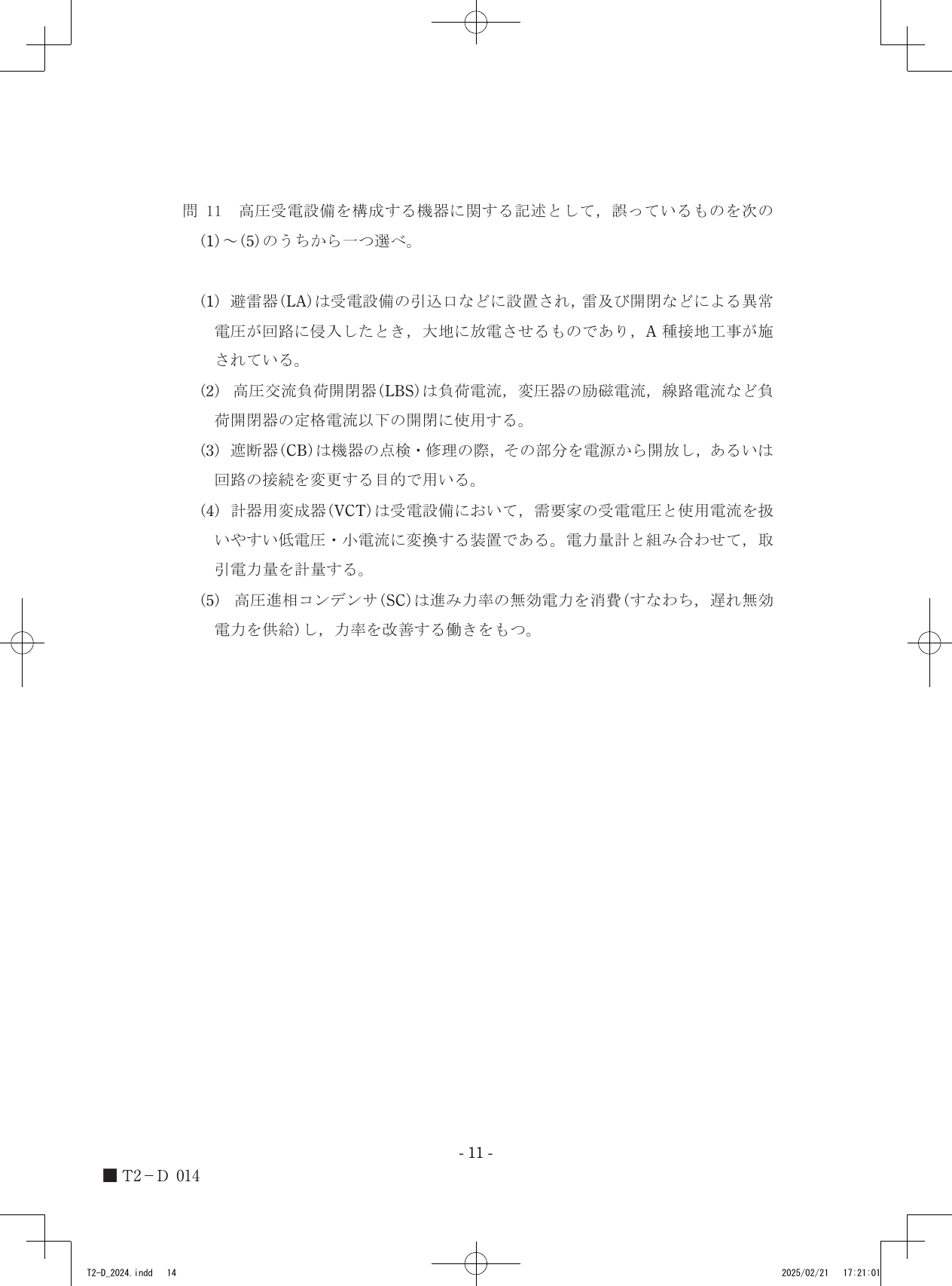

令和6年度第三種電気主任技術者下期試験　電力科目 問110 解説 問11 問11

遮断器（CB）は本来、短絡電流のような大きな故障電流や負荷電流を遮断し、回路を保護する役割を持つ機器であるため、点検・修理時に物理的に回路を切り離して安全を確保する目的で用いられるという記述は誤りです。

高圧受電設備における遮断器と断路器の役割

高圧受電設備には、電流を遮断する機能を持つ機器と、回路を切り離すための機器がそれぞれ存在します。

遮断器（Circuit Breaker: CB）は、負荷電流はもちろんのこと、短絡事故発生時の極めて大きな短絡電流を遮断して回路を保護するための機器です。消弧機能を有しており、アークを速やかに消すことで安全に電流を遮断します。

一方、断路器（Disconnecting Switch: DS）は、機器の点検・修理を行う際に、無負荷状態で回路を物理的に切り離すための開閉装置です。断路器は遮断能力を持っていないため、負荷電流が流れている状態で開路することはできません。必ず遮断器によって回路が遮断されたことを確認した後に、安全確保の目的で操作されます。

回路機器の機能と判別

選択肢の内容を、各機器の本来の目的と照らし合わせて確認します。

1. 避雷器（LA）は、雷サージや開閉サージなどの異常電圧が侵入した際に、大地へ放電することで機器を保護する装置です。接地工事は保安上重要なA種接地が施されます。
2. 高圧交流負荷開閉器（LBS）は、負荷電流や変圧器の励磁電流など、定められた定格電流の範囲内で開閉を行うための機器です。ヒューズと組み合わせて短絡保護を行うこともあります。
3. 遮断器（CB）は異常時の電流遮断を主目的としており、点検時に回路を切り離すために用いる機器の名称は断路器（DS）であるため、この記述は目的を取り違えています。
4. 計器用変成器（VCT）は、高圧回路の電圧や電流を計器に適した低い値に変換する変圧器・変流器を一体化した装置であり、電力供給の計測に使用されます。
5. 高圧進相コンデンサ（SC）は、遅れ無効電力を打ち消すために進み無効電力を供給し、電圧降下の抑制や力率改善を図るために設置されます。

遮断器の消弧能力と、点検時の安全確保のために設けられる断路器の回路開放動作を重ねてみると、それぞれの役割と使い分けが見えてきます。
