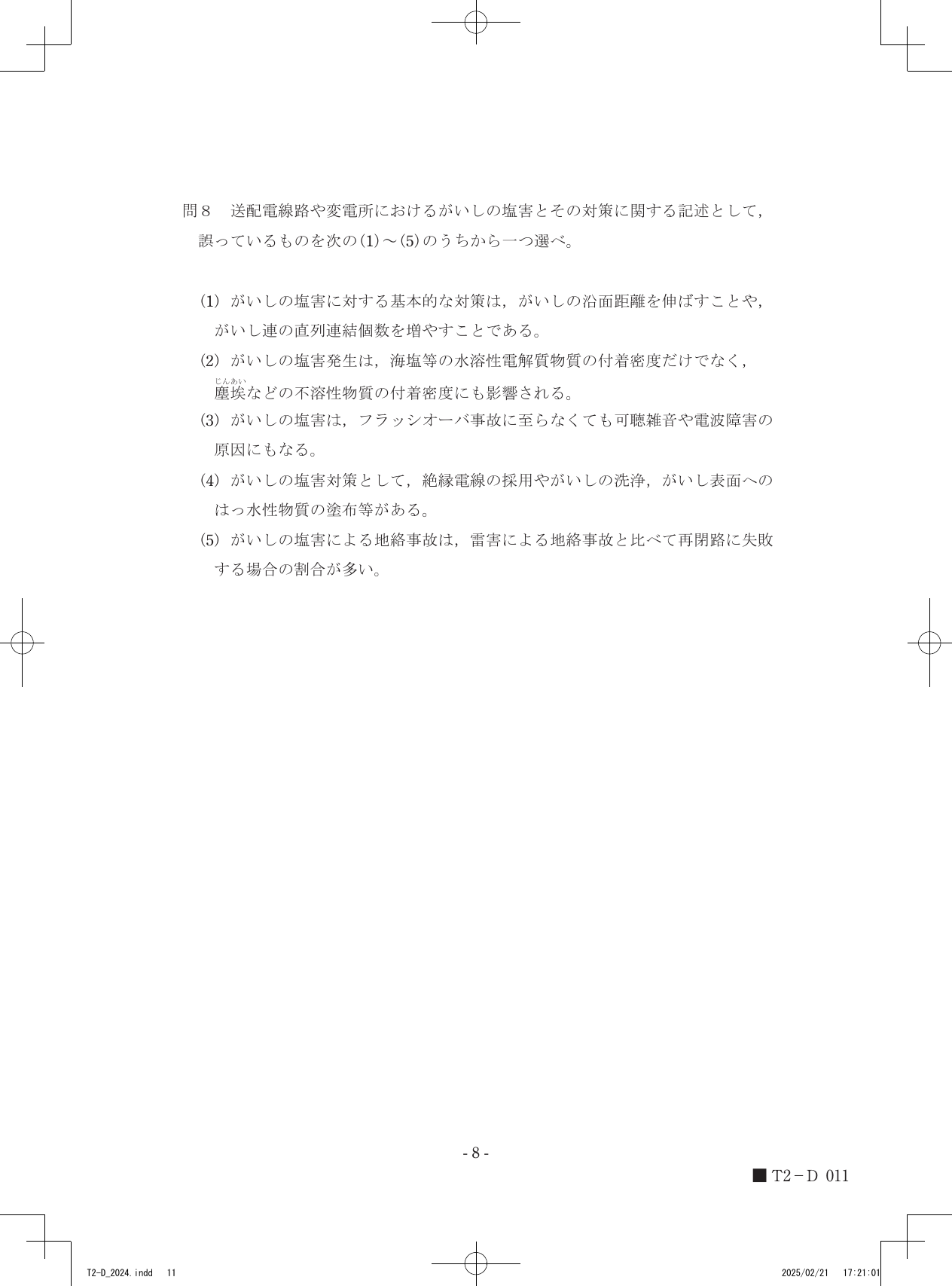

令和6年度第三種電気主任技術者下期試験　電力科目 問80 解説 問8 問8

選択肢(4)が誤りです。絶縁電線は主に配電線における樹木接触などによる短絡や地絡事故を防ぐための対策であり、がいし表面への塩分付着による絶縁低下を防ぐ「塩害対策」ではないからです。

塩害とがいしの絶縁性能

がいしは電線と支持物を絶縁するために不可欠ですが、海風などで運ばれた海塩粒子ががいしの表面に付着すると、湿気や霧によって塩分が溶け出し、表面の電気抵抗が著しく低下します。この状態では、本来の絶縁能力が損なわれ、がいし表面を電流が流れる「沿面放電」が発生しやすくなります。これが進行するとフラッシオーバ事故に至ります。

対策の基本は、がいしの表面を伝う電流の経路（沿面）を長くすることです。沿面距離を長くすれば、その分だけ抵抗値が高くなり、表面を流れる漏れ電流を抑制できるためです。また、連結個数を増やすことでも、がいし1個あたりにかかる電圧を下げ、フラッシオーバのリスクを低減できます。さらに、シリコーンコンパウンドなどの「はっ水性物質」を塗布して塩分の付着を抑えたり、霧や小雨が降る前に洗浄を行ったりすることも極めて有効です。

誤りの判定

1. 絶縁電線は、導体上に絶縁被覆を施すことで、樹木や飛来物との接触による短絡・地絡を防止する設備です。これは「外部との絶縁」を強化するものであり、がいしそのものの汚損を防ぐ塩害対策とは目的が異なります。
2. 塩害による事故の性質として、霧や湿気で塩分が溶け出すと漏れ電流が増大し、乾かない限りは絶縁状態が回復しません。雷害のように一過性で終わることが多い事故と比較して、持続的な絶縁不良が続くため、遮断器による再閉路を行っても失敗する確率が高いという特性があります。

塩害は、がいしの表面に付着した不溶性の塵埃が、水分や塩分を保持するための「土台」となって症状を悪化させる側面があることにも留意してください。

がいし表面に付着した塩分や塵埃が、湿気と合わさって導電路を形成していく様子を想像してみると、なぜ単純な被覆線では塩害を防げないのかが見えてきます。
