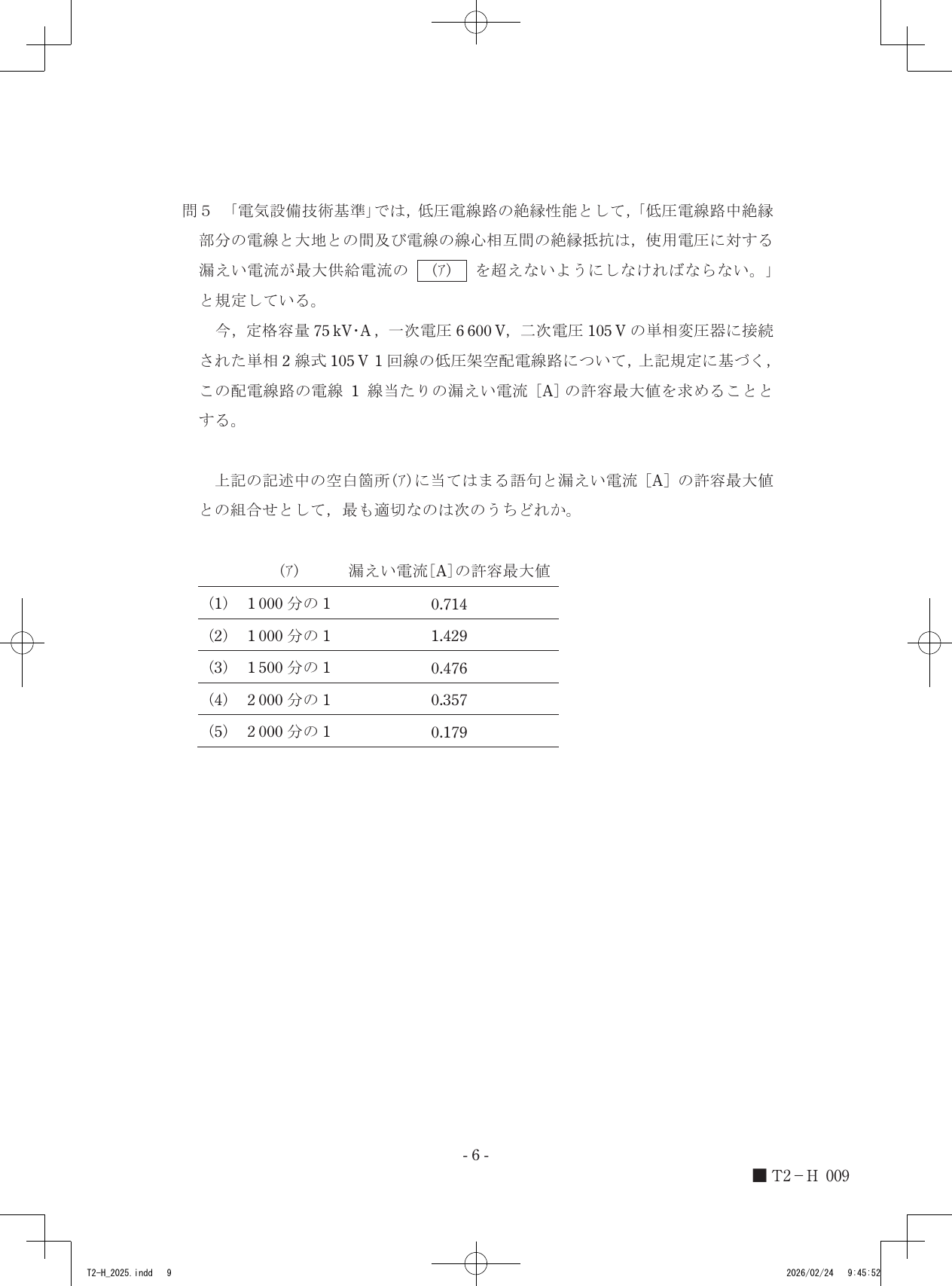

令和7年度第三種電気主任技術者下期試験　法規科目 問50 解説 問5 問5

電気設備技術基準において、低圧電線路の絶縁性能は最大供給電流の2000分の1を超えない漏えい電流値に抑える必要があり、定格容量75kV・Aかつ二次電圧105Vの単相変圧器における最大供給電流は約714.3Aとなるため、その2000分の1である約0.357Aが許容最大値となります。

低圧電線路の絶縁性能に関する規定

電気設備技術基準の解釈第13条では、低圧電線路の絶縁性能について、電線の絶縁部分と大地との間、および電線の線心相互間の絶縁抵抗を適切に保つことを求めています。これは、漏えい電流が大きくなると感電や火災の危険性が高まるためです。具体的には、使用電圧に対して発生する漏えい電流が、その電線路に流れる「最大供給電流の2000分の1」を超えてはならないと定められています。この規定は、電線路の安全性と保安を確保するための重要な基準であり、変圧器の容量から決定される最大電流を基に算出します。

最大供給電流と漏えい電流の算出

この問題の条件に従い、漏えい電流の許容最大値を算出する手順は以下の通りです。

1. 変圧器の定格容量 $75\,\text{kV}\cdot\text{A}$ （$75000\,\text{V}\cdot\text{A}$）と二次電圧 $105\,\text{V}$ を用いて、最大供給電流 $I$ を求めます。単相変圧器の容量 $P = V \times I$ の関係から、$I = 75000 / 105 \approx 714.286\,\text{A}$ となります。
2. 基準として定められている「2000分の1」という係数を最大供給電流に乗じます。これにより、許容される漏えい電流の最大値は $714.286 / 2000 \approx 0.3571\,\text{A}$ と計算されます。
3. 計算結果である $0.357\,\text{A}$ と、規定の分母である $2000$ を組み合わせます。

変圧器の定格容量と供給電圧の数値から、実際の負荷電流と絶縁性能が求めるべき値の間に流れる電流のイメージを重ねてみると、安全性を担保するための制限値が見えてきます。
