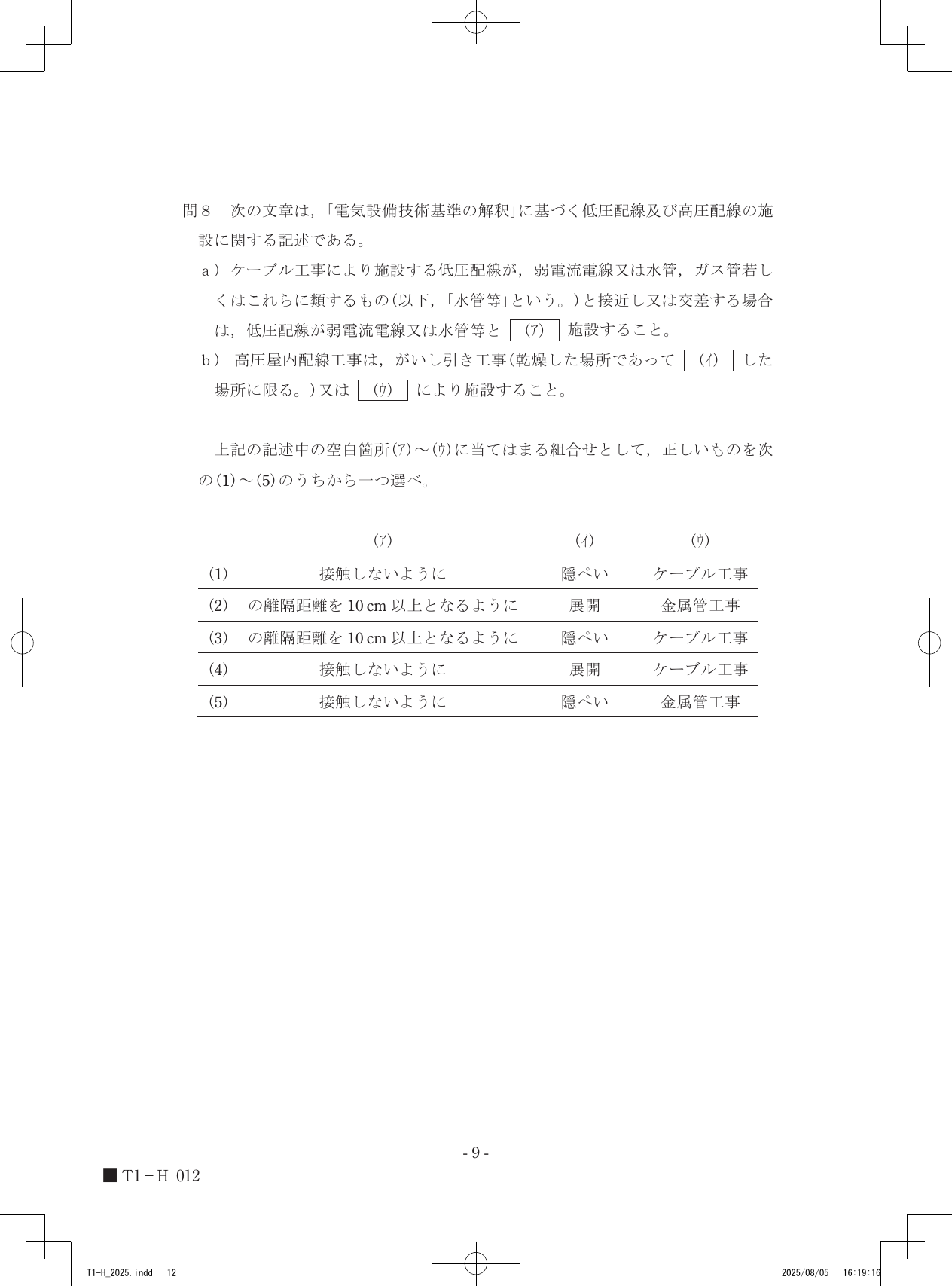

令和7年度第三種電気主任技術者上期試験　法規科目 問80 解説 問8 問8

低圧配線と弱電流電線等の接近・交差における接触回避の規定および、高圧屋内配線の施設場所と工法の規定に基づき、(ア)は接触しないように、(イ)は展開、(ウ)はケーブル工事がそれぞれ当てはまります。

低圧配線と弱電流電線等の接近・交差

電気設備技術基準の解釈第174条では、低圧配線を弱電流電線や水管等と接近または交差させて施設する場合、両者が相互に影響を及ぼさないよう、直接的な接触を回避することを義務付けています。これは、漏電や短絡による二次災害を防止するための基本的な安全基準です。

高圧屋内配線の施設条件

電気設備技術基準の解釈第180条は、高圧屋内配線の工事方法を規定しています。がいし引き工事は、その特性上、配線が露出しているため、周囲の状況を常に監視できる場所である必要があります。そのため、乾燥した場所かつ、点検が容易で状況が目視できる「展開した場所」に限って施設が認められています。また、高圧屋内配線には損傷の防止や安全確保の観点から、金属管工事だけでなく、堅牢な構造である「ケーブル工事」による施設も認められています。

規定に基づく判断手順

1. 低圧配線と弱電流電線等が接近・交差する箇所では、電気設備技術基準の解釈第174条により、物理的な接触を避ける必要があるため、(ア)には接触しないようにが選ばれます。
2. 高圧屋内配線のがいし引き工事については、電気設備技術基準の解釈第180条により、乾燥した場所に加え、展開した場所であることが条件であるため、(イ)には展開が選ばれます。
3. 高圧屋内配線の工事方法には、第180条に基づきケーブル工事が認められているため、(ウ)にはケーブル工事が選ばれます。

低圧配線と弱電流電線等の位置関係や、がいし引き工事の配線状況を想像してみると、なぜ接触回避や展開した場所という条件が定められているのか、その意図が見えてきます。
