令和7年度第三種電気主任技術者上期試験 機械科目 問140 解説 問14 問14

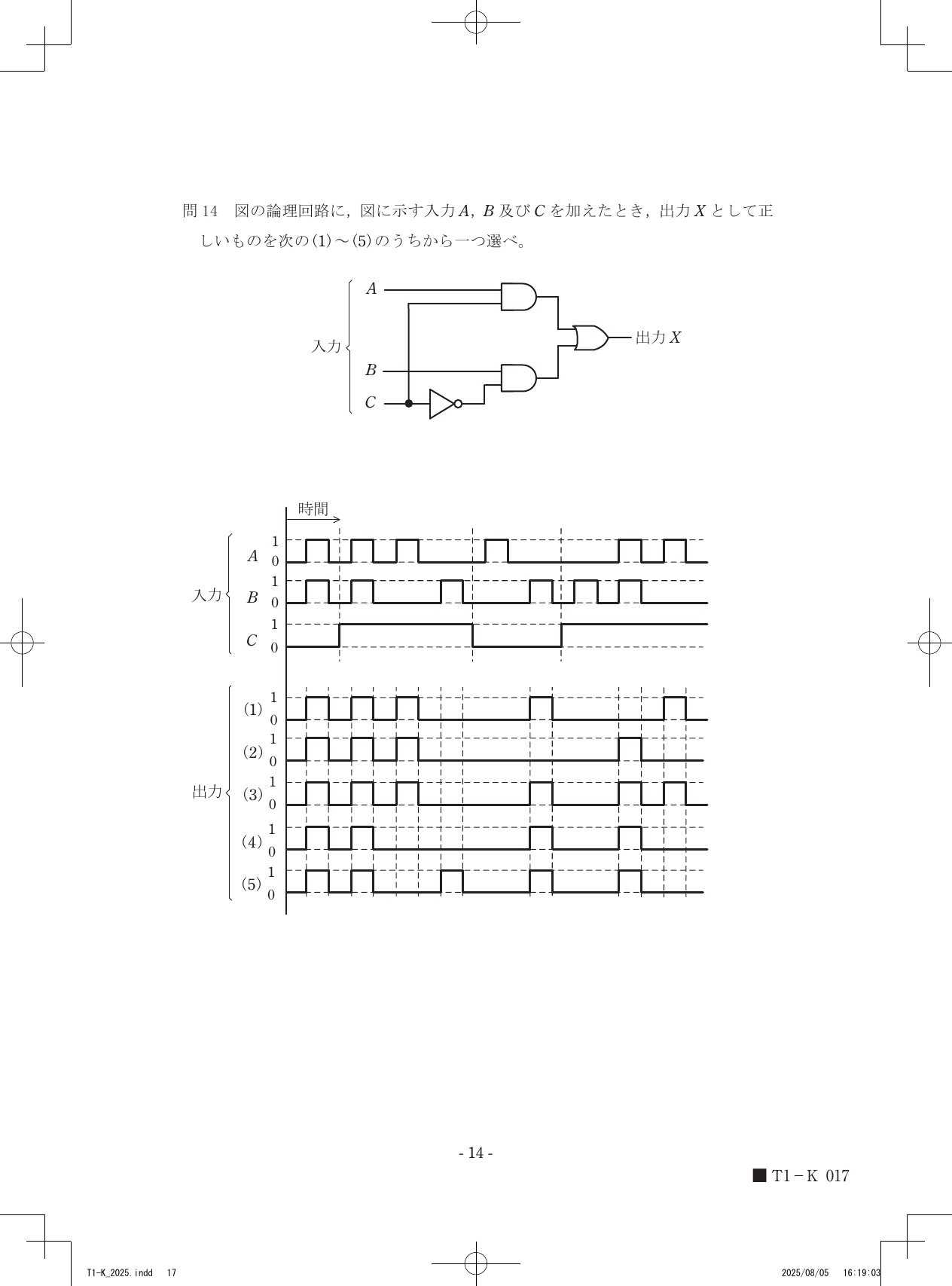

問14 図の論理回路に, 図に示す入力A, B及びCを加えたとき, 出力Xとして正しいものを次の(1)~(5)のうちから一つ選べ。
- (1)
- (2)
- (3) ✓ 正答
- (4)
- (5)
解説
出力Xは、上側のAND回路の出力 と、下側のAND回路の出力 がOR回路に入力される構成であるため、 となり、Bが1であり、かつAまたはnot Cが1である期間に1となります。
論理ゲートの基本動作
論理回路の動作を解析するには、各ゲートの論理演算を理解する必要があります。AND(論理積)回路は、入力がすべて1のときのみ出力が1となります。OR(論理和)回路は、少なくとも一方の入力が1であれば出力が1となります。NOT(論理否定)回路は、入力が1なら0を、0なら1を出力します。これらはブール代数の法則に従い、入力信号の組み合わせによって出力が決まります。
出力波形の決定手順
この論理回路の出力 は、 と整理できます。この式に基づき、以下のステップで波形を特定します。
が0の期間を確認する という式において、Bが0であれば、括弧の中身が何であっても は常に0となります。入力波形において が0の期間は、出力 も必ず0になります。
が1の期間を確認する が1のとき、 となります。つまり、 が1の期間では、 が1であるか、あるいは が0( が1)であれば、 は1になります。
と を合成する 入力 が0の期間は が1となるため、 が1であれば の値に関わらず は1になります。一方、 が1の期間では は0となるため、 は の状態と一致します。これらを踏まえ、 が1の区間において、 または が1となるタイミングを波形で追いかけると、設問の選択肢(3)の波形が得られます。
入力波形の時間軸に沿って、Bの値が1のゲートを開き、その中でAとCの否定の論理和が導く変化を重ねてみると、出力Xの描く形が見えてきます。
