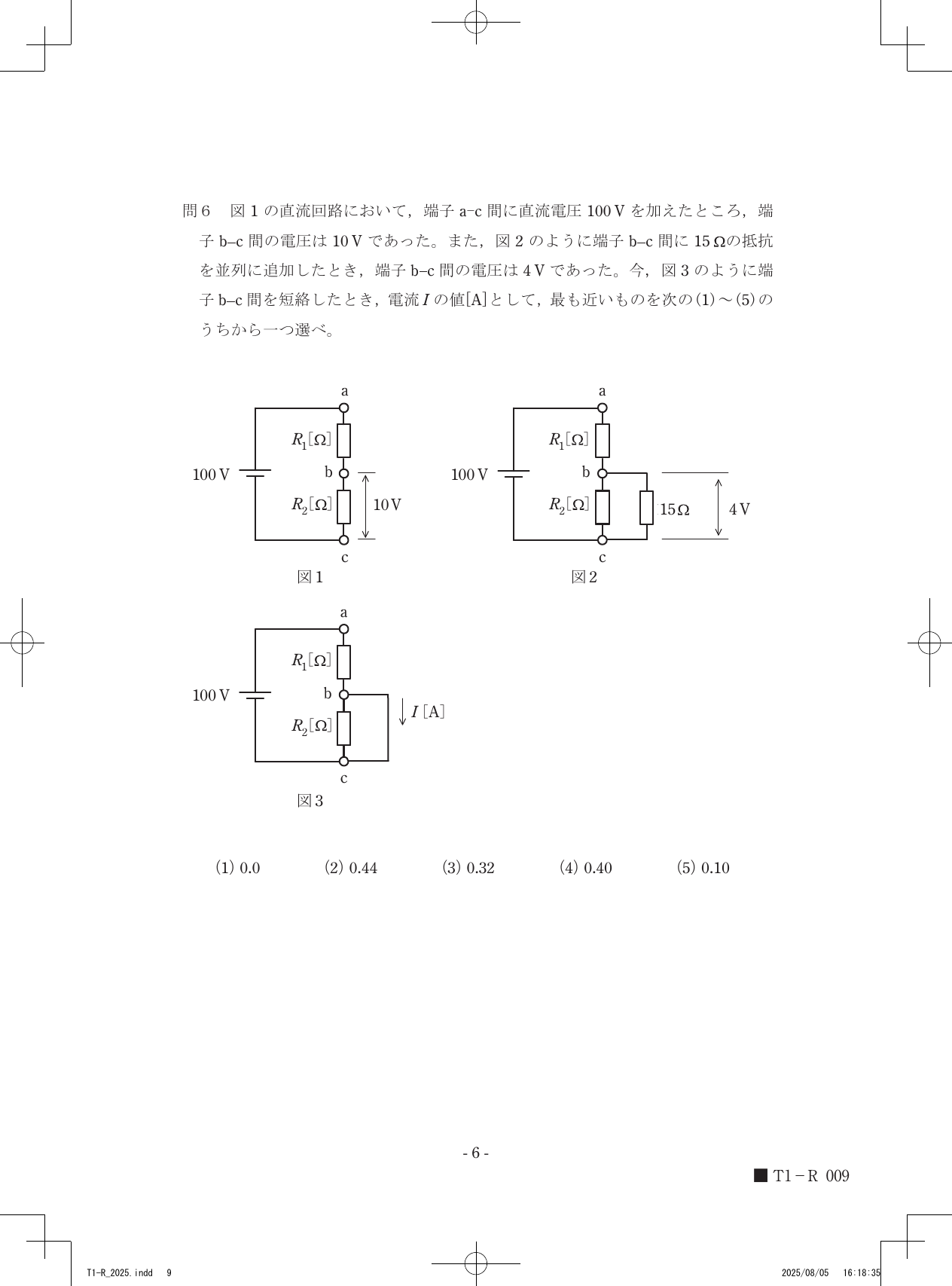

問6 図1の直流回路において，端子a-c間に直流電圧100Vを加えたところ，端子b-c間の電圧は10Vであった。また，図2のように端子b-c間に15Ωの抵抗を並列に追加したとき，端子b-c間の電圧は4Vであった。今，図3のように端子b-c間を短絡したとき，電流Iの値[A]として，最も近いものを次の(1)～(5)のうちから一つ選べ。

令和7年度第三種電気主任技術者上期試験　理論科目問60 解説問6 問6

端子b-c間における開放電圧を10V、内部抵抗を22.5Ωと特定することで、短絡時の電流は10Vを22.5Ωで除した値となり、0.44Aが導かれます。

複雑な回路網を、一つの電圧源と一つの直列抵抗からなる単純な回路（テブナンの等価回路）に置き換える手法をテブナンの定理と呼びます。この定理は、ある二端子（本問ではb-c端子）から見た回路の振る舞いを解析する際に非常に有効です。

テブナンの等価回路は、以下の2つの要素で構成されます。

この考え方を用いることで、負荷抵抗を接続した際の電圧変化や、短絡した際の電流値を、回路図全体を詳しく解くことなく一元的に算出できます。

図1から図3の回路条件に基づき、以下のステップで回路定数を決定します。

二端子間（b-c間）の開放電圧 $V_0$ を特定します。図1において、b-c間には何も接続されていない状態で10Vの電圧が発生しているため、テブナンの等価電圧 $V_0 = 10 \text{ V}$ となります。
二端子間の内部抵抗 $R_0$ を決定します。図2ではb-c間に15Ωの負荷抵抗を接続した結果、電圧が4Vに低下しています。これは、 $V_0$ の電源が $R_0$ と15Ωの抵抗で分圧された結果とみなせます。分圧の式 $V = V_0 \times \frac{15}{R_0 + 15}$ に値を代入すると、 $4 = 10 \times \frac{15}{R_0 + 15}$ となります。これを計算すると、 $4(R_0 + 15) = 150$ 、 $4R_0 + 60 = 150$ 、 $4R_0 = 90$ 、すなわち $R_0 = 22.5 \text{ } \Omega$ となります。
短絡電流 $I$ を算出します。図3のようにb-c間を短絡するということは、等価回路の $V_0$ に対して $R_0$ が直列に接続され、端子間が0Ωで結ばれる状態を指します。オームの法則により、短絡電流 $I = \frac{V_0}{R_0}$ が成り立ちます。先ほど求めた値から $I = \frac{10}{22.5} \approx 0.444... \text{ A}$ が得られます。
