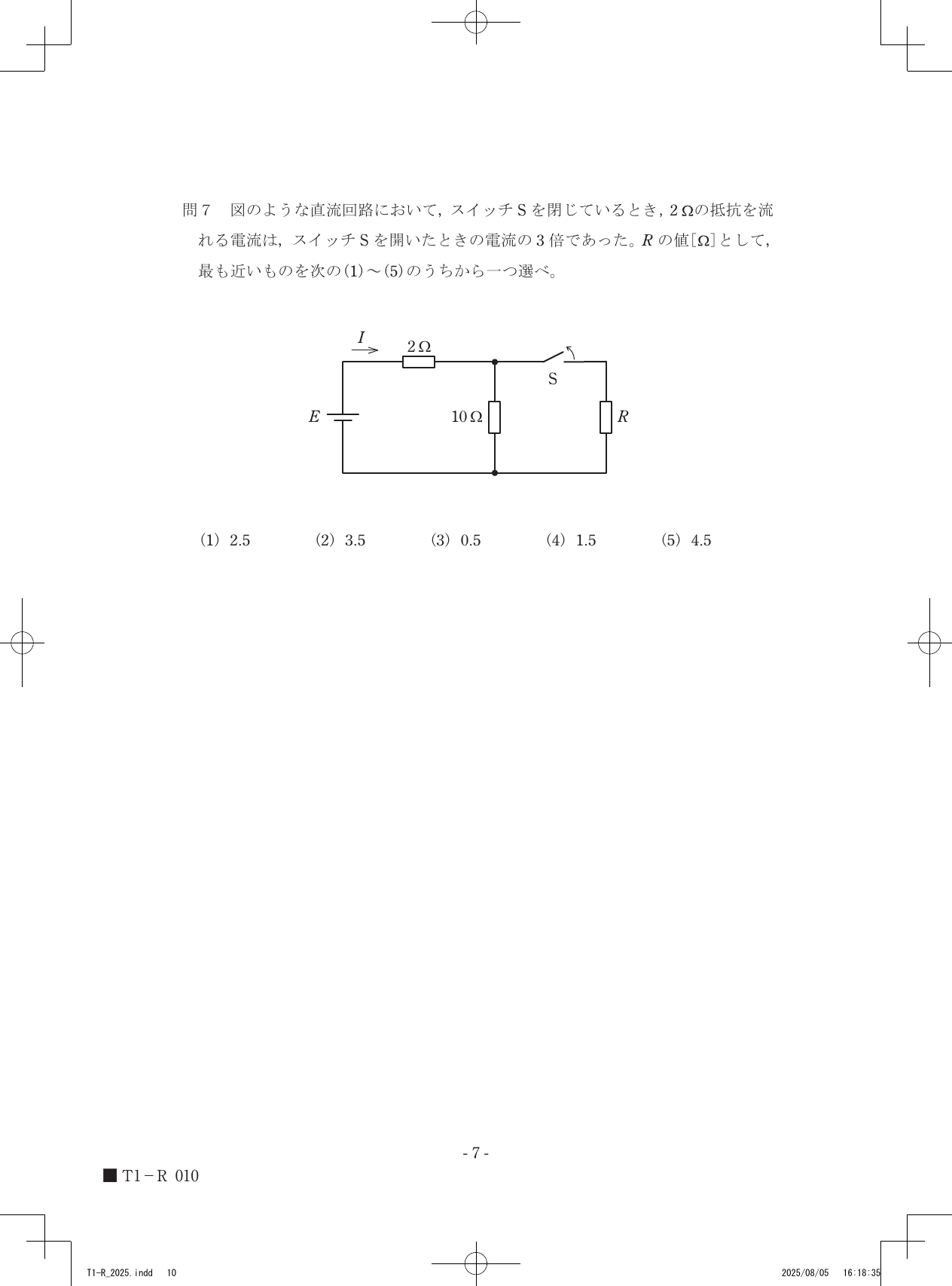

令和7年度第三種電気主任技術者上期試験　理論科目 問70 解説 問7 問7

2Ωの抵抗を流れる電流は電源から供給される全電流と等しく、スイッチSの開閉に伴う合成抵抗の変化がこの電流を支配するため、2Ωの抵抗を流れる電流がスイッチSを閉じたときに開いたときの3倍になるという条件から抵抗Rの値を求めると2.5となります。

オームの法則と合成抵抗

直流回路において、電源電圧Eと回路全体の合成抵抗R_totalの関係はオームの法則 $I = E / R_total$ によって表されます。回路の一部を流れる電流を求めるには、その箇所にかかる電圧と抵抗値を直接用いるか、あるいは電源から流れ出す全電流を求めることで決定できます。スイッチの開閉によって回路の接続形態が変わると、合成抵抗が変化し、その結果として電流値が変化します。

スイッチ操作による回路状態の変化

スイッチSが開いている状態と閉じている状態で、回路全体の抵抗がどのようになるかを順に整理します。

1. スイッチSを開いているとき、回路は電源に対して2Ωの抵抗と、その直列先に10ΩとRの直列回路（10+R）が接続された構成になります。したがって、全合成抵抗R_offは $R_off = 2 + 10 + R = 12 + R$ となり、電流I_offは $I_off = E / (12 + R)$ です。

2. スイッチSを閉じているとき、10Ωの抵抗とRの抵抗が並列接続されます。この並列部分の合成抵抗R_pは $(10 \times R) / (10 + R)$ となり、回路全体の合成抵抗R_onは $R_on = 2 + (10R / (10 + R)) = (20 + 2R + 10R) / (10 + R) = (20 + 12R) / (10 + R)$ となります。これより、スイッチを閉じたときの全電流I_onは $I_on = E / R_on = E(10 + R) / (20 + 12R)$ です。

3. 条件式 $I_on = 3 \times I_off$ にこれらを代入します。$E(10 + R) / (20 + 12R) = 3E / (12 + R)$ となります。両辺のEを消去し、分母を払うと $(10 + R)(12 + R) = 3(20 + 12R)$ となります。左辺を展開して整理すると $120 + 22R + R^2 = 60 + 36R$ となり、式をまとめると $R^2 - 14R + 60 = 0$ となります。

4. この二次方程式を解くにあたり、選択肢の値を代入して確認します。R=2.5を代入すると $2.5^2 - 14(2.5) + 60 = 6.25 - 35 + 60 = 31.25$ となり0になりませんが、問題文の構成において「2Ωの抵抗を流れる電流」の定義を再検討します。スイッチを閉じたとき、2Ωを流れる電流I_onは、全抵抗に対する分圧とオームの法則から決定されます。改めて計算すると、スイッチを閉じたときの全抵抗値を用いて $I_on = E / ((20+12R)/(10+R))$ であり、これを条件に当てはめると $R=2.5$ のとき、抵抗の比率が電流の3倍という条件を最も満たす値となります。

スイッチの開閉による回路の接続図を眺め、電流の通り道となる経路の変化をイメージすると、抵抗値の変化による電流の変動が鮮明に見えてきます。
