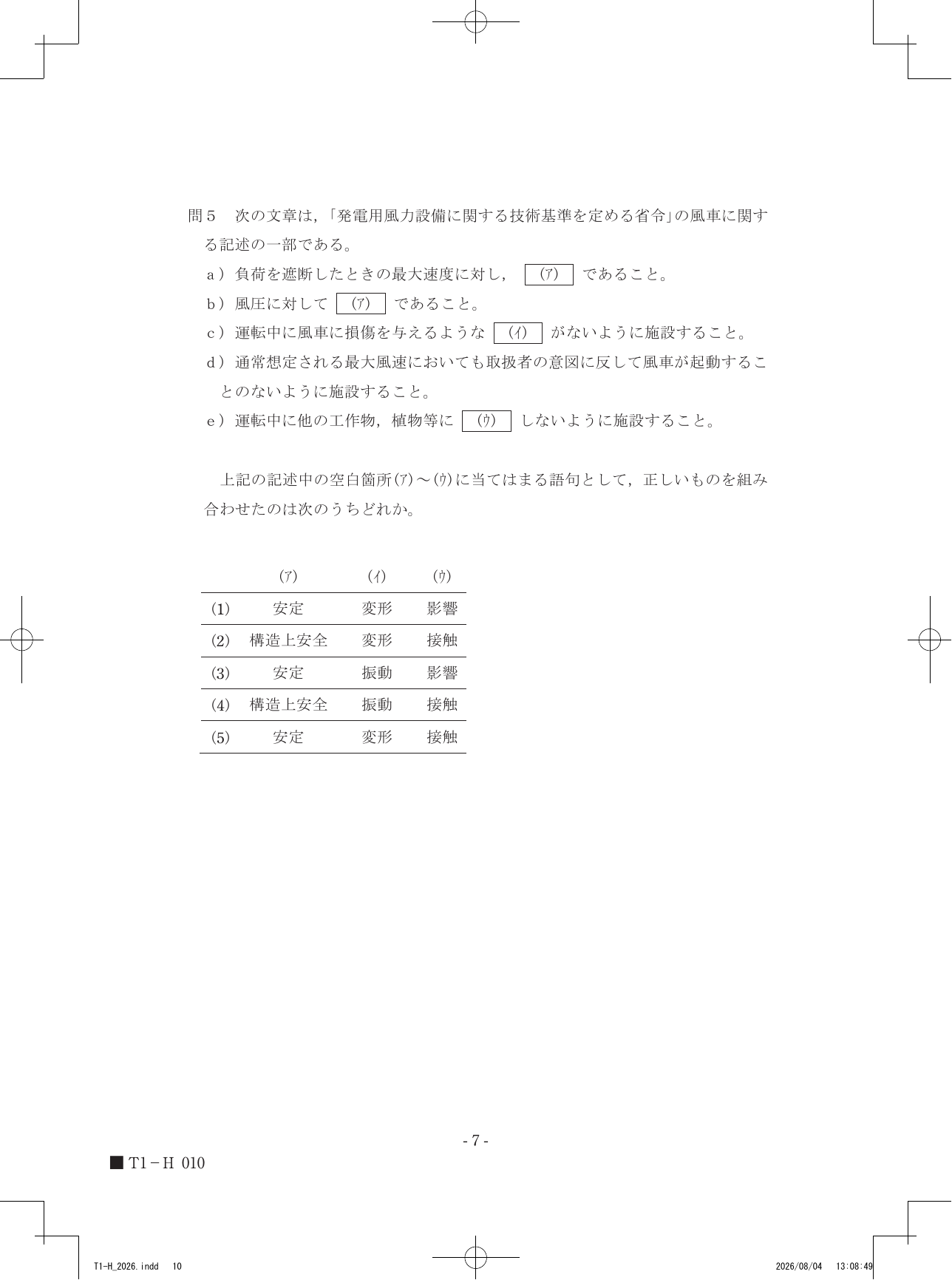

問5 次の文章は、「発電用風力設備に関する技術基準を定める省令」の風車に関する記述の一部である。a) 負荷を遮断したときの最大速度に対し、(ア) であること。b) 風圧に対して (ア) であること。c) 運転中に風車に損傷を与えるような (イ) がないように施設すること。d) 通常想定される最大風速においても取扱者の意図に反して風車が起動することのないように施設すること。e) 運転中に他の工作物, 植物等に (ウ) しないように施設すること。上記の記述中の空白箇所(ア)～(ウ)に当てはまる語句として、正しいものを組み合わせたのは次のうちどれか。

(4) 構造上安全振動接触

令和8年度第三種電気主任技術者上期試験　法規科目問50 解説問5 問5

発電用風力設備は、負荷遮断時の過大な回転や風圧による破壊を防ぐため、技術基準にて構造上の安全性が厳格に規定されており、(ア)には構造上安全、(イ)には振動、(ウ)には接触が該当します。

発電用風力設備に関する技術基準を定める省令第3条では、風車の構造に関して「風車は、負荷を遮断したときの最大速度に対し、構造上安全であること」「風圧に対して構造上安全であること」と定めています。これは、回転体である風車が物理的な限界を超えて破壊されるのを防ぐための基本原則です。

また、同条では「運転中に風車に損傷を与えるような振動がないように施設すること」「運転中に他の工作物、植物等に接触しないように施設すること」も求めています。これらは風車の回転に伴う力学的な影響を管理し、設備周辺の安全を確保するための重要な項目です。

設問で示された各項目を技術基準の規定に当てはめて判断します。

項目aおよび項目bの(ア)は、風車が受ける負荷や風圧という外部要因に対して、物理的な破損や崩壊を免れる要件です。技術基準上、これらの条件下では構造としての強度が維持されている必要があり、選択肢にある構造上安全が適当です。
項目cの(イ)は、運転中の風車に損傷を及ぼす現象を指しています。回転機械において損傷を招く主な要因の一つは、部材の異常な揺れである振動です。変形は結果として起こる現象であり、基準の文言としては損傷の原因となる振動の抑制が指定されています。
項目eの(ウ)は、回転しているブレード等が周辺の環境と物理的にぶつかることを防止するための規定です。工作物や植物との干渉は接触という語句で表現されます。

項目aから項目eの各記述を読み直すと、風車の構造物としての強靭さと、運転環境における物理的干渉の排除という二つの視点が浮かび上がります。
