令和8年度 上期 第3種 理論 問100 解説 問10

このRL直列回路では、スイッチSを閉じた瞬間に発生する過渡現象において、コイルの端子間電圧 $v_L$ [V] が指数関数的に減少するのに対し、選択肢(4)の記述は、電流 $i$ [A] や抵抗の端子間電圧 $v_R$ [V] のように指数関数的に増加する量の値と混同しているため、誤りです。

RL直列回路の過渡現象と時定数

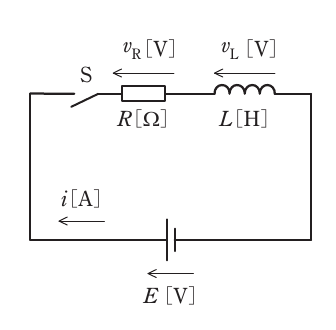

図のような直流電源と抵抗、コイルが直列に接続されたRL直列回路において、スイッチSを閉じた（投入した）直後から回路の電流や各素子の電圧は時間とともに変化します。この一時的な変化を「過渡現象」と呼びます。

コイルには、流れる電流の変化を妨げようとする性質（自己誘導作用）があります。そのため、スイッチを閉じた瞬間に電流が急激に流れることを防ぎ、電流は0から徐々に増加していきます。最終的に、十分時間が経過して電流が一定になると、直流電流に対してコイルは抵抗成分を持たず、理想的には短絡状態とみなせるため、回路の電流は抵抗Rのみによって決まる値に落ち着きます。

この過渡現象の速さを示す重要な指標が「時定数 $\tau$ (タウ)」です。RL直列回路の時定数は、コイルのインダクタンス $L$ [H] を抵抗値 $R$ [Ω] で割ることで求められ、$\tau = L/R$ [s] となります。時定数が大きいほど、電流や電圧の変化は緩やかになります。

スイッチ投入後のRL直列回路における各量の時間変化は、自然対数の底 $e$ (約2.718) を用いた指数関数で表されます。

1. 回路を流れる電流 $i(t)$: スイッチを閉じた直後 $(t=0)$ は $0$ [A] で、最終的に $E/R$ [A] に収束します。その変化は次の式で表されます。 $i(t) = \frac{E}{R} (1 - e^{-\frac{t}{\tau}})$

2. 抵抗の端子間電圧 $v_R(t)$: オームの法則 $v_R = iR$ より、電流 $i(t)$ の変化と同じ形になります。 $v_R(t) = E (1 - e^{-\frac{t}{\tau}})$ スイッチを閉じた直後 $(t=0)$ は $0$ [V] で、最終的に $E$ [V] に収束します。

3. コイルの端子間電圧 $v_L(t)$: キルヒホッフの電圧則により、電源電圧 $E$ は抵抗とコイルの端子間電圧の和 $E = v_R(t) + v_L(t)$ に等しいため、コイルの電圧は $v_L(t) = E - v_R(t)$ で求められます。 $v_L(t) = E e^{-\frac{t}{\tau}}$ スイッチを閉じた直後 $(t=0)$ は $E$ [V] で、最終的に $0$ [V] に収束します。これは、コイルが電流の変化を妨げようとする性質から、スイッチ投入直後には回路の全電圧を受け持ち、電流が一定になるにつれて電圧分担を終えることを示しています。

これらの指数関数の性質として、時定数 $\tau$ だけ時間が経過したとき $(t=\tau)$、

• $e^{-\frac{\tau}{\tau}} = e^{-1} = 1/e \approx 1/2.718 \approx 0.368$
• $1 - e^{-\frac{\tau}{\tau}} = 1 - e^{-1} \approx 1 - 0.368 = 0.632$ という値になります。つまり、指数関数的に減少する量は初期値の約36.8%に、指数関数的に増加する量は最終値の約63.2%に達します。

設問の条件と各選択肢の判断

上記のRL直列回路の過渡現象に関する知識に基づいて、各選択肢の正誤を判断します。

1. 回路の時定数 $\tau$ は $L/R$ で定義されます。 したがって、時定数は抵抗値 $R$ に反比例します。

   • 選択肢(1)「この回路の時定数は, R の値[Ω]に反比例する。」は正しい記述です。

2. コイルの端子間電圧 $v_L(t)$ の変化の緩やかさは時定数 $\tau$ に依存します。 時定数 $\tau = L/R$ なので、L の値が大きいほど $\tau$ が大きくなり、$v_L(t) = E e^{-\frac{t}{\tau}}$ の減衰は緩やかになります。

   • 選択肢(2)「コイルの端子間電圧 vL [V] は, L の値[H]が大きいほど緩やかに変化する。」は正しい記述です。

3. 抵抗の端子間電圧 $v_R(t)$ は $E (1 - e^{-\frac{t}{\tau}})$ で表されます。 時刻 $t = 2\tau$ のとき、$v_R(2\tau) = E (1 - e^{-2})$ となります。 $e^{-2} = (1/e)^2 \approx (1/2.718)^2 \approx (0.3678)^2 \approx 0.1353$ よって、$v_R(2\tau) \approx E (1 - 0.1353) = E \times 0.8647 \approx 0.865 E$ です。

   • 選択肢(3)「時刻 t=0s から回路の時定数の 2 倍だけ時間が経過すると, 抵抗の端子間電圧 vR [V] は電源電圧 E [V] の 0.865 倍に等しい。」は正しい記述です。

4. コイルの端子間電圧 $v_L(t)$ は $E e^{-\frac{t}{\tau}}$ で表されます。 時刻 $t = \tau$ のとき、$v_L(\tau) = E e^{-1} \approx E \times 0.368$ となります。 これは電源電圧 E の約0.368倍に等しくなります。選択肢に記載の「0.632倍」は、電流や抵抗の電圧が最終値の63.2%に達する値であり、コイルの電圧とは異なります。

   • 選択肢(4)「時刻 t=0s から回路の時定数だけ時間が経過すると, コイルの端子間電圧 vL [V] は電源電圧 E [V] の 0.632 倍に等しい。」は誤った記述です。

5. 電流 $i(t)$ は $\frac{E}{R} (1 - e^{-\frac{t}{\tau}})$ で表されます。 時刻 $t = \tau$ のとき、$i(\tau) = \frac{E}{R} (1 - e^{-1}) \approx \frac{E}{R} \times 0.632$ となります。 これは最終電流値 $E/R$ の約0.632倍に等しくなります。

   • 選択肢(5)「時刻 t=0s から回路の時定数だけ時間が経過すると, 電流 i [A] は E/R の 0.632 倍に等しい。」は正しい記述です。

以上の判断から、選択肢(4)が誤った記述であると分かります。
