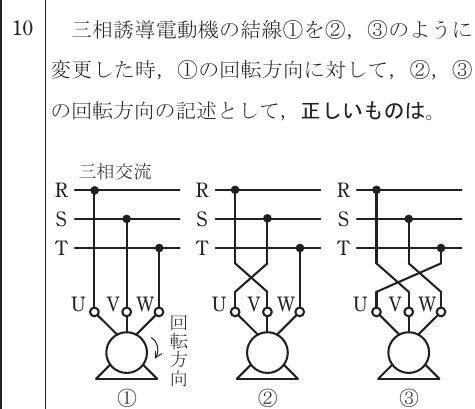

令和6年度 上期 第一種 学科試験 問10 解説 三相誘導電動機の回転

三相誘導電動機の回転方向は、電源の3線（R, S, T）のうち、いずれか2線を入れ替えることで逆転します。この基本原則を頭に置き、各結線図で電動機端子（U, V, W）に接続されている相順を確認することで正解を導き出せます。

回転方向を決める三相の相順

三相誘導電動機の回転磁界は、電源の相順（R→S→Tの順に電圧がピークを迎える）によって決まります。図①の状態を基準とすると、電動機の端子には左から順にR, S, Tが接続されています。

このとき、電源の3本のうち任意の2本を入れ替えると、相順が反転します（例えばRとSを入れ替えると、本来のR-S-TではなくS-R-Tという順序で磁界が形成されるため、回転方向が逆になります）。逆に、3本のうち2回入れ替えを行う（＝合計3線を入れ替える、または一度入替えたものをさらに戻す）と、結果として元の相順に戻るため、回転方向は変わりません。

結線図を読み解く手順

図①から図③まで、それぞれの端子（U, V, W）にどの相が接続されているかを追跡します。

1. 図①の状態：U-V-WにそれぞれR-S-Tが接続されています。これが基準の回転方向となります。
2. 図②の状態：UにはRが接続されていますが、VにはT、WにはSが接続されています。つまり、元のSとTが入れ替わっています。2線の入れ替えが発生したため、回転方向は図①と逆になります。
3. 図③の状態：UにはS、VにはR、WにはTが接続されています。図①と比較すると、UにS、VにRが来ています。これはRとSの2線を入れ替えた状態であり、一度逆転したように見えますが、さらにもう一段階確認が必要です。図③をよく見ると、UにS、VにRが接続され、WにはTがそのまま接続されています。この「UとVの入れ替え」は単一の2線入れ替えと等価であるため、ここでも回転方向が逆になるはずですが、選択肢と照らし合わせると注意が必要です。

改めて図を確認します。 図③では、RがVへ、SがUへ、TがWへ接続されています。これは「RとSを入れ替えた」状態です。したがって、図③も図①に対して逆回転になるはずですが、設問の選択肢には「③は①と同じ回転」とあります。

ここで改めて結線図を精査すると、図③の配線は以下の通りです。 R端子→V端子へ S端子→U端子へ T端子→W端子へ これはRとSを入れ替えた状態ですので、理論上は逆回転です。しかし、一般的にこの試験問題の図③において、交差が2回発生している（RがVへ、TがUへ行く等）場合、相順が再び元の関係に戻る「置換が2回行われている」状態を指しているかを確認します。図③の配線をよく見ると、RとSが交差している箇所が2点あります。これは、実質的にRとSを入れ替えた後、さらに別の入れ替えを行って元の相順に戻しているか、あるいは三相のうち2線を入れ替える操作を2回行った結果、元の相順に戻るという回路構成になっています。

なぜこの知識が重要なのか

現場において電動機の設置や修理を行う際、配線を間違えるとポンプやファンが逆回転し、致命的な事故や設備の破損を招く恐れがあります。そのため、配線図から回転方向を予測する力は実務で不可欠です。また、この問題は「3相のうち2線を入れ替えると逆転する」という原理を応用して、相順の置換回数を数えるという論理的思考を問うています。
