令和6年度第三種電気主任技術者上期試験　機械科目 問100 解説 問10 問10

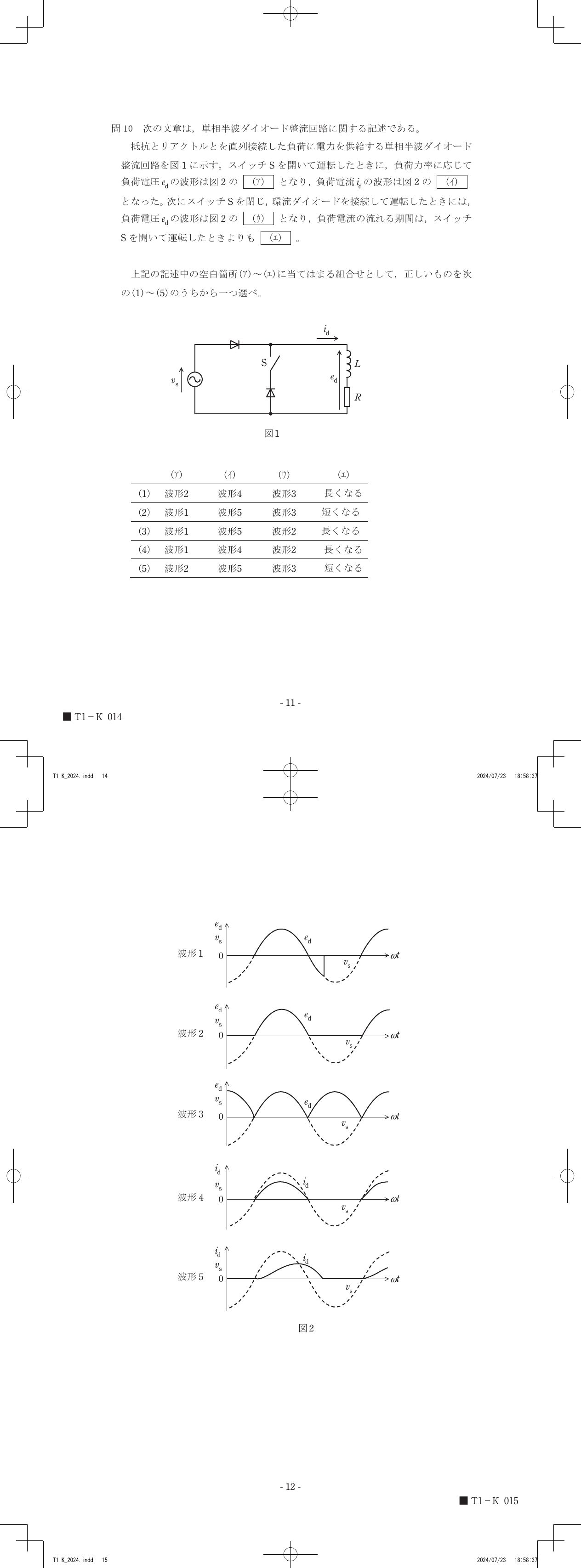

問10 次の文章は，単相半波ダイオード整流回路に関する記述である。 抵抗とリアクトルとを直列接続した負荷に電力を供給する単相半波ダイオード整流回路を図1に示す。スイッチSを開いて運転したときに，負荷力率に応じて負荷電圧 $e_{\rm d}$ の波形は図2の [ (ア) ] となり，負荷電流 $i_{\rm d}$ の波形は図2の [ (イ) ] となった。次にスイッチSを閉じ，環流ダイオードを接続して運転したときには，負荷電圧 $e_{\rm d}$ の波形は図2の [ (ウ) ] となり，負荷電流の流れる期間は，スイッチSを開いて運転したときよりも [ (エ) ] 。 上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして，正しいものを次の(1)〜(5)のうちから一つ選べ。 [図1] 交流電源 $v_{\s}$ にダイオードが直列に接続され、その後にスイッチSと環流ダイオードの並列回路があり、負荷としてリアクトル $L$ と抵抗 $R$ が直列に接続されている。 [図2] ・波形1：負荷電圧 $e_{\rm d}$ が正の半周期の後、負の領域に少し入り込んでから0になる波形 ・波形2：負荷電圧 $e_{\rm d}$ が正の半周期のみで、負の期間は0になる波形 ・波形3：負荷電圧 $e_{\rm d}$ が常に正の側にある全波整流のような波形 ・波形4：負荷電流 $i_{\rm d}$ が0にならずに連続して流れる波形 ・波形5：負荷電流 $i_{\rm d}$ が0から立ち上がり、正の半周期を過ぎてしばらくした後に0に減衰する波形

1. (ア)波形2, (イ)波形4, (ウ)波形3, (エ)長くなる
2. (ア)波形1, (イ)波形5, (ウ)波形3, (エ)短くなる
3. (ア)波形1, (イ)波形5, (ウ)波形2, (エ)長くなる ✓ 正答
4. (ア)波形1, (イ)波形4, (ウ)波形2, (エ)長くなる
5. (ア)波形2, (イ)波形5, (ウ)波形3, (エ)短くなる
