竣工検査

第二種電気工事士 資格試験対策：竣工検査の必須知識

このまとめは、第二種電気工事士試験の「竣工検査」分野で問われる、合格のために最低限必要な知識をコンパクトに整理したものです。過去問の傾向を踏まえ、覚えるべき定義、数値、法則を中心に構成しました。

---

1. 竣工検査とは

電気工事が完了した後、安全かつ適切に施工されているかを確認するための検査です。主に以下の3つの項目で構成されます。

• 終点点検（目視検査）: 施工箇所を目で見て、規定通りに設置されているかを確認します。
• 絶縁抵抗測定: 電線や機器の絶縁が保たれているかを確認します。
• 接地抵抗測定: 接地が適切に行われているかを確認します。
• 導通試験: 配線に断線や誤接続がないかを確認します。

---

2. 検査項目の詳細とポイント

2.1 絶縁抵抗測定

• 目的: 電線や機器の絶縁不良による漏電や感電事故を防ぐため。
• 測定対象:
  • 無充電状態の回路: 電源が接続されていない状態で行います。
  • 回路計（絶縁抵抗計）: 専用の測定器を使用します。（）
• 確認事項:
  • 規定の抵抗値以上であることを確認します。
  • 一般用電気工作物:
    • 電線相互間および電線と大地間: 1MΩ以上
    • ただし、上記の値が測定できない場合（特に老朽化した建物など）: 0.1MΩ以上でも可とする場合がある。

2.2 接地抵抗測定

• 目的: 雷サージや漏電電流を安全に大地へ逃がすため。
• 測定対象:
  • 接地極（補助接地機）: 接地抵抗を測定するために一時的に設置されるもの。（）
• 確認事項:
  • 規定の抵抗値以下であることを確認します。
  • 接地抵抗の許容値:
    • A種・B種・C種: 10Ω以下
    • D種: 100Ω以下
    • ただし、低圧用（100V・200V）のD種接地工事で、接地極の抵抗値が100Ω以上得られない場合、接地抵抗低減剤の使用等により、接地線に～（※詳細な規定あり。過去問で問われる可能性があるので注意）

2.3 導通試験

• 目的: 配線に断線や誤接続がないかを確認するため。
• 使用機器:
  • 回路計（テスター、マルチメータ）: 電圧、電流、抵抗などを測定できる多機能な測定器。（）
  • 導通チェッカー: 導通の有無を音などで知らせる機器。
• 確認事項:
  • 配線に断線がないこと。
  • 誤った箇所に接続されていないこと。

2.4 終点点検（目視検査）

• 目的: 施工が規定通りに行われているかを視覚的に確認します。
• 確認箇所:
  • 電線の損傷、被覆の剥がれがないか。
  • 接続が確実に行われているか。
  • 配線器具の取り付けが確実か。
  • その他、法令や仕様書に定められた事項。

---

3. 測定器に関する知識

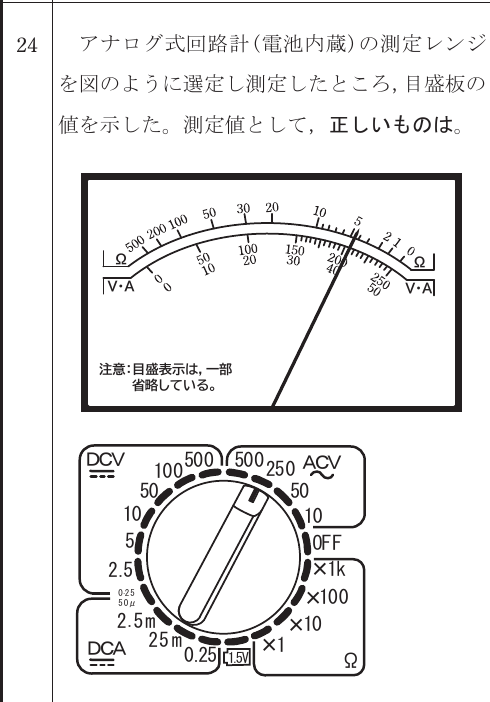

• 回路計（テスター、マルチメータ）:
  • 絶縁抵抗測定: 通常、電池を内蔵しており、回路計の「Ω」レンジなどで測定します。測定前に電池の有効性を確認し、抵抗測定レンジに切り換えます。測定端子を開放した状態で指針が∞Ω（または最大値）を指すように調整します。（※「0Ω」になるよう調整するのは、抵抗測定の「短絡」時など、状況によります。開放時は∞Ωが正常です。）（）
  • 導通試験: 回路計の「Ω」レンジや「導通」モードを使用します。
• 検電器: 電気が流れているかどうかを検知する機器です。
• 指示電気計器の記号:
  • 永久磁石可動コイル形: 直流回路で使用し、目盛板を鉛直に立てて使用するのが一般的です。（）
  • 可動鉄片形: 交流回路で使用されます。

---

4. 過去問からの補足事項

• [src-q24] (denki2-2025-lower): 絶縁抵抗測定は「無充電状態」で行い、接地抵抗測定では「補助接地機」を使用し、配線の断線や誤接続確認には「回路計」を使用するという組合せが問われています。
• [src-q24] (denki2-2025-upper): 回路計の抵抗測定では、測定端子を開放した状態で指針が∞Ω（または最大値）を指すように調整するのが正しい操作であり、「0Ω」に調整するのは誤りです。

---

このまとめを繰り返し確認し、各項目の意味とポイントを確実に理解してください。
