配線図の読み方

第二種電気工事士試験の「配線図の読み方」について、合格のために最低限必要な知識をコンパクトにまとめました。この知識をマスターすれば、配線図に関する問題を解くための基礎が固まります。

1. 配線図の記号と線の種類

配線図では、電気設備を構成する機器や配線が記号で表されます。代表的な記号と、それらが示す線の種類を理解することが基本です。

  • 機器記号: スイッチ、コンセント、照明器具、分電盤などの記号を覚えましょう。
  • 線の種類:
    • 実線: 600Vビニル絶縁ビニルシースケーブル（VVFケーブルなど）
    • 破線: 600Vポリエチレン絶縁耐燃性ポリエチレンシースケーブル（E-Eケーブルなど）
    • 点線: 信号線、弱電流回路線（インターホン、火災報知器など）
    • 一点鎖線: 露出配線（金属管工事、合成樹脂管工事など）

2. 電線の本数（心線数）

配線図上の特定の箇所（接続部分、分岐点、配管内など）を流れる電線の本数（心線数）を正確に把握することが重要です。

  • 最少電線本数: 問題文で「最少」と指示がある場合は、回路に必要な最小限の本数で考えます。
    • 単相2線式：2本
    • 単相3線式：3本（うち1本は中性線）
    • 照明・コンセント回路：通常2本（電源側）
    • 3路スイッチ回路：3本
    • 4路スイッチ回路：4本
  • 回路の種類による違い: 回路の種類（例: 小勢力回路、動力回路）によって、使用される電線の太さや本数が異なります。

3. 接続方法と器具

電線同士の接続には、主に以下の方法があります。

  • 差込形コネクタ: 電線を差し込むだけで接続できる器具です。使用する電線の種類と本数によって、適切なコネクタを選びます。
    • （例）VVF1.6mm2心線2本を接続する場合、小形コネクタ1個など。
  • リングスリーブ: 電線をまとめて圧着接続する器具です。リングスリーブの種類（小・中・大）と、接続する電線の本数・太さによって、適切なサイズと圧着マーク（刻印）が決まります。
    • （例）VVF1.6mm2心線2本を接続する場合、小形スリーブ1個、刻印「小」など。

4. 配線工事の種類

配線図で指示される工事方法には、いくつかの種類があります。

  • ケーブル工事: VVFケーブル、EM-EEFケーブルなどを使用する工事。
  • 管工事:
    • 金属管工事: 金属製の管に電線を通す工事。
    • 合成樹脂管工事: 合成樹脂製の管に電線を通す工事。
  • 線ぴ工事: 電線管やケーブルを壁面などに固定するための線ぴ（トラフ）を使用する工事。
  • 金属線ぴ工事: 金属製の線ぴを使用する工事。

5. 特殊な回路と規定

  • 小勢力回路: 電圧60V以下の回路。信号灯、インターホン、制御回路などに使用されます。
    • 電圧: 最大60Vまで（[cite: src-q33]）。
  • 引込線: 電力会社から建物に電気を供給する線。地表上の高さには規定があります（例: 最低2.5m [cite: src-q31]）。
  • 機器の定格電流: 機器に流せる最大の電流。回路のブレーカー容量などに関連します。

学習のポイント

  • 記号と線種: まずは基本的な記号と線の種類を確実に覚えましょう。
  • 心線数: 問題文で「最少」という指示を見落とさないように注意し、回路の種類に応じた心線数を理解しましょう。
  • 接続方法: 差込形コネクタとリングスリーブの使い分け、およびそれぞれの適切なサイズ・個数・刻印をセットで覚えることが重要です。
  • 工事の種類: 各工事方法の特徴と、配線図上の表現を関連付けて理解しましょう。
  • 過去問演習: 過去問を解きながら、上記知識がどのように出題されているかを確認し、苦手な部分を重点的に復習しましょう。
学習できたらブックマーク！ このエントリーをはてなブックマークに追加

過去問 (34問)

問31

①で示す部分の最少電線本数(心線数)は。

  1. イ. 3
  2. ロ. 4
  3. ハ. 5
  4. ニ. 6
問32

②で示す引込開閉器が省略できる場合の、工場と倉庫との間の電線の長さの最大値[m]は。

  1. イ. 5
  2. ロ. 10
  3. ハ. 15
  4. ニ. 20
問36

⑥で示す部分に施設してはならない過電流遮断装置は。

  1. イ. 2極にヒューズを取り付けたカバー付ナイフスイッチ
  2. ロ. 2極2素子の配線用遮断器
  3. ハ. 2極にヒューズを取り付けたカットアウトスイッチ
  4. ニ. 2極1素子の配線用遮断器
問37

⑦で示す部分の接地工事の電線（軟銅線）の最小太さと，接地抵抗の最大値との組合せで，正しいものは。

  1. イ. 1.6 mm 100Ω
  2. ロ. 1.6 mm 500Ω
  3. ハ. 2.0 mm 100Ω
  4. ニ. 2.0 mm 600Ω
問38

⑧で示す部分の電路と大地間の絶縁抵抗として，許容される最小値[MΩ]は。

  1. イ. 0.1
  2. ロ. 0.2
  3. ハ. 0.4
  4. ニ. 1.0
問41

⑪で示す部分の接地抵抗を測定するものは。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問42

⑫で示すジョイントボックス内の接続をすべて圧着接続とする場合,使用するリングスリーブの種類と最少個数の組合せで,正しいものは。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問43

⑬で示すVVF用ジョイントボックス内の接続をすべて差込形コネクタとする場合,使用する差込形コネクタの種類と個数の組合せで,正しいものは。ただし,使用する電線はすべてVVF1.6とする。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問44

⑭で示す点滅器の取付け工事に使用されることのない材料は。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問46
設問図

16で示す部分の配線工事に必要なケーブルは。ただし、心線数は最少とする。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問47
設問図

17で示す部分に使用するトラフは。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問49
設問図

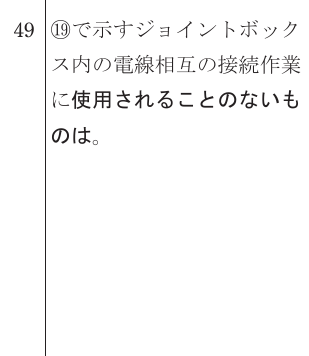

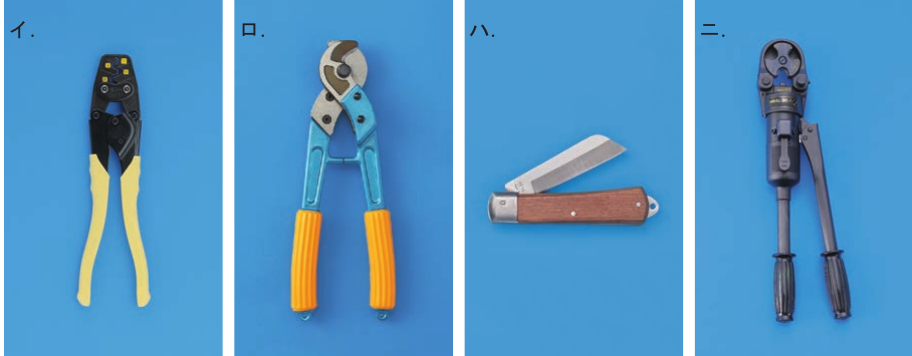

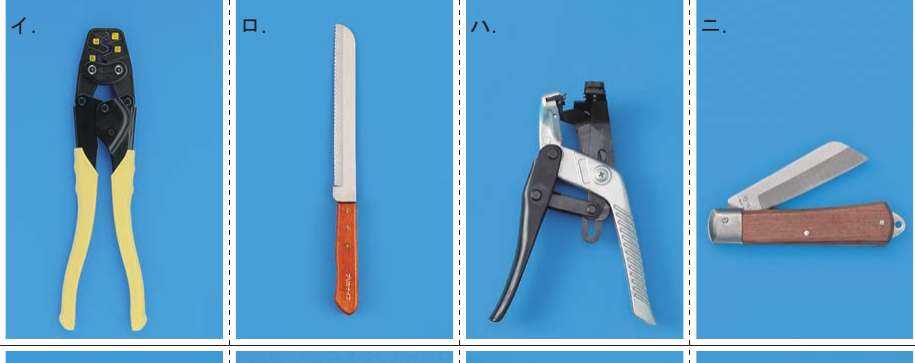

19で示すジョイントボックス内の電線相互の接続作業に使用されることのないものは。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問50
設問図

20で示す図記号の電線管をモーターに接続するために使用されるものは。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問31

①で示す部分の工事方法として，適切なものは。

  1. イ. 金属可とう電線管工事
  2. ロ. 金属線び工事
  3. ハ. 600V ビニル絶縁ビニルシースケーブル丸形を使用したケーブル工事
  4. ニ. 金属管工事
問33

③で示す部分の小勢力回路で使用できる電圧の最大値 [V] は。

  1. イ. 24
  2. ロ. 30
  3. ハ. 40
  4. ニ. 60
問37

⑦で示す部分の最少電線本数(心線数)は。

  1. イ. 2
  2. ロ. 3
  3. ハ. 4
  4. ニ. 5

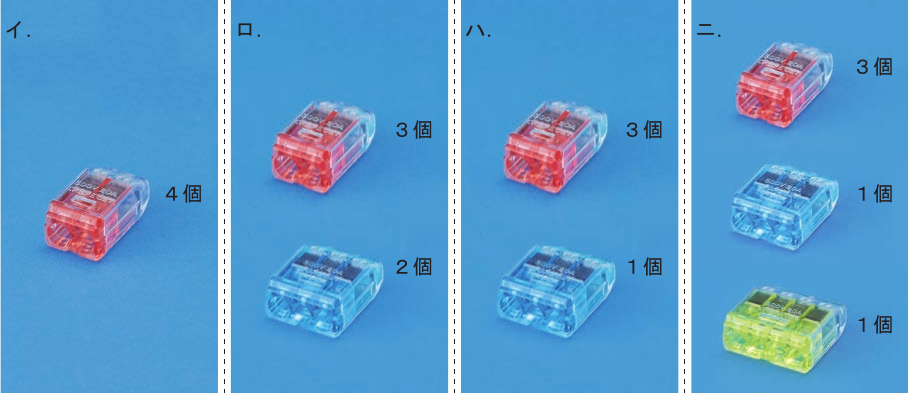

問41

11で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問45

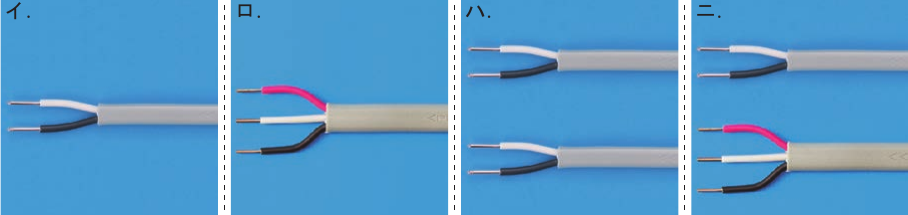

15で示す部分の配線工事に必要なケーブルは。ただし、使用するケーブルの心線数は最少とする。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問46
設問図

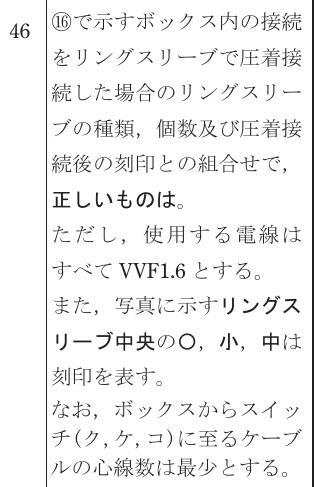

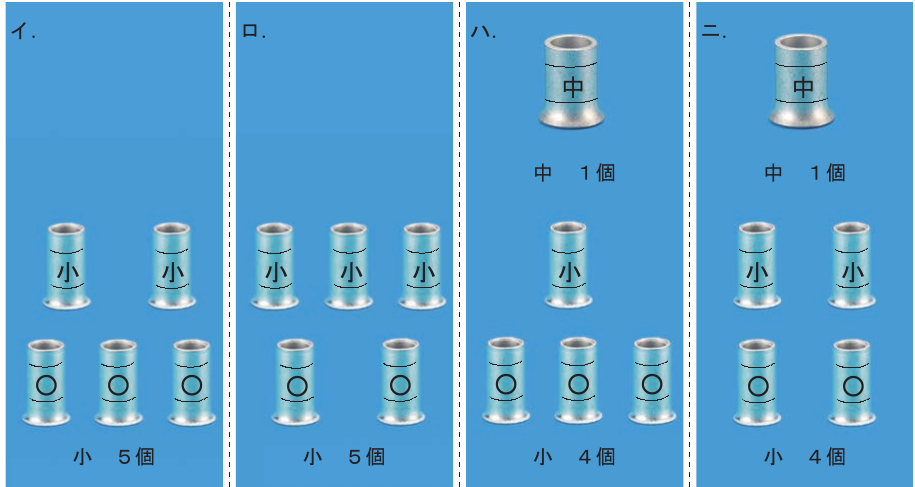

16で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類, 個数及び圧着接続後の刻印との組合せで, 正しいものは。ただし, 使用する電線はすべてVVF1.6とする。また, 写真に示すリングスリーブ中央のO, 小, 中は刻印を表す。なお, ボックスからスイッチ(ク, ケ, コ)に至るケーブルの心線数は最少とする。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.

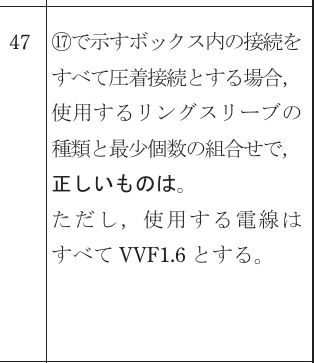

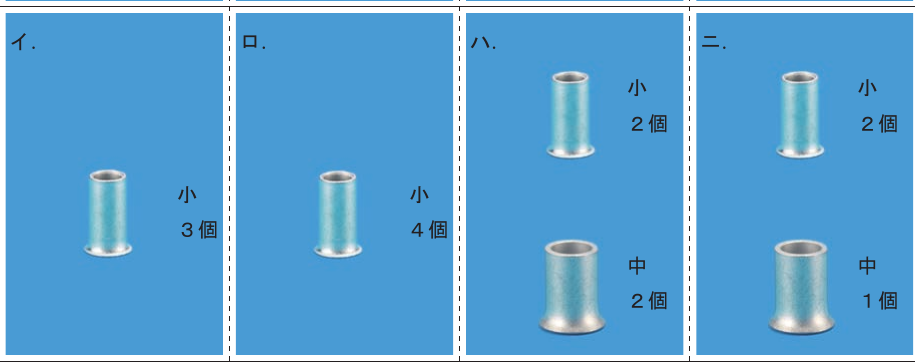

問47
設問図

17で示すボックス内の接続をすべて圧着接続とする場合, 使用するリングスリーブの種類と最少個数の組合せで, 正しいものは。ただし, 使用する電線はすべてVVF1.6とする。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.

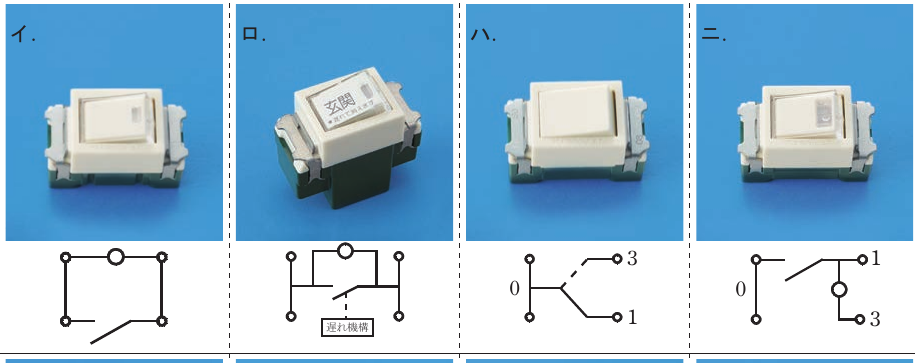

問48
設問図

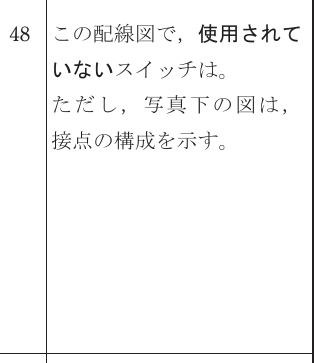

この配線図で, 使用されていないスイッチは。ただし, 写真下の図は, 接点の構成を示す。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問49

この配線図の2階部分の施工で, 一般的に使用されることのないものは。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.

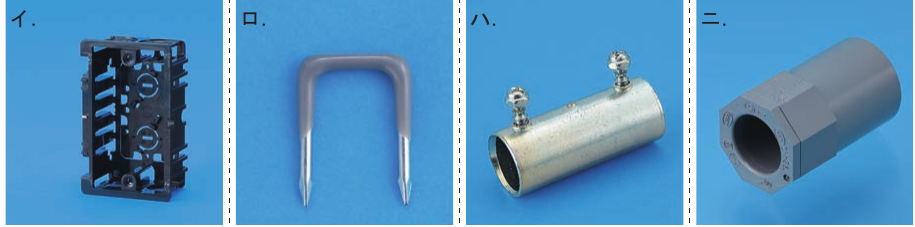

問50

この配線図の施工で, 一般的に使用されることのないものは。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問31

①で示す引込線取付点の地表上の高さの最低値 [m] は。ただし, 引込線は道路を横断せず, 技術上やむを得ない場合で, 交通に支障がないものとする。

  1. イ. 2
  2. ロ. 2.5
  3. ハ. 3
  4. ニ. 4
問32

②で示す部分の配線工事に EM 電線を使用した場合, 使用できない電線の記号（種類）は。

  1. イ. EM-EEF
  2. ロ. EM-CE
  3. ハ. EM-EE
  4. ニ. EM-IE
問36

⑥で示す機器の定格電流の最大値 [A] は。

  1. イ. 15
  2. ロ. 20
  3. ハ. 25
  4. ニ. 30
問39

⑨で示す部分の最少電線本数（心線数）は。

  1. イ. 2
  2. ロ. 3
  3. ハ. 4
  4. ニ. 5
問42
設問図

12で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類, 個数及び圧着接続後の刻印との組合せで, 正しいものは。ただし, 使用する電線はすべてVVF1.6とし, 写真に示すリングスリーブ中央のO, 小, 中は刻印を表す。また, 地下1階へ至る配線の電線本数(心線数)は最少とする。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.

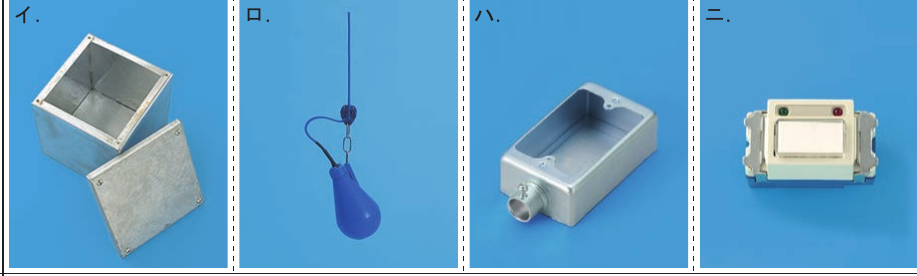

問43
設問図

13で示す地下1階のポンプ室内で使用されていないものは。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.

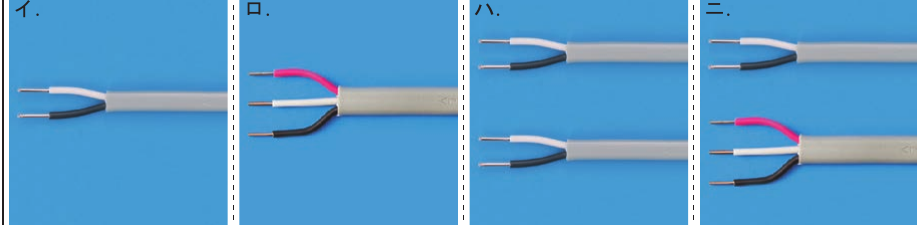

問44
設問図

14で示す部分の配線工事に必要なケーブルは。ただし, 心線数は最少とする。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.

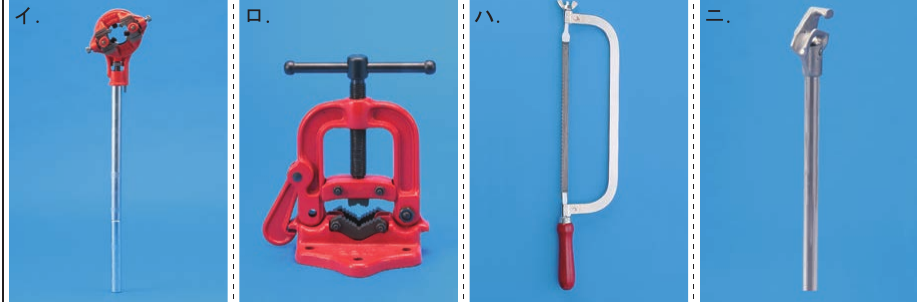

問45
設問図

15で示す部分の工事で, 一般的に使用されることのないものは。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問46

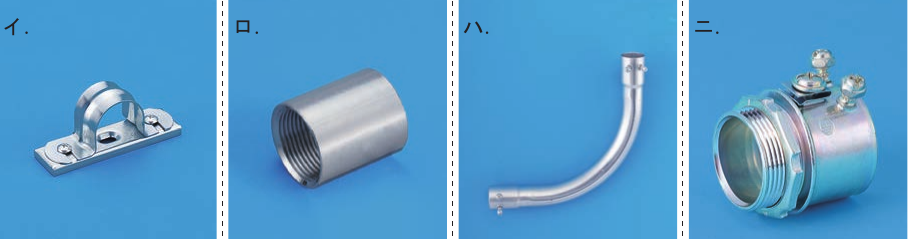

16で示す部分の工事で、一般的に使用されることのないものは。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問47

17で示すボックス内の接続をすべて圧着接続とする場合、使用するリングスリーブの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とし、地下1階へ至る配線の電線本数（心線数）は最少とする。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.
問48

18で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。ただし、使用する電線はすべてVVF1.6とする。

選択肢図
  1. イ.
  2. ロ.
  3. ハ.
  4. ニ.

出典：令和6年度 下期 学科試験、令和7年度 下期 第二種 学科試験、令和7年度 上期 学科試験（一般財団法人 電気技術者試験センター）
